圖紙介紹:農村二層小別墅自建房屋設計圖,客廳中空,占地150平米,造價幾十萬就能建一棟又大又好看的別墅,不僅住的舒服還環境優美,一打開就是清水綠水,鳥語花香,別提多美了!
占地面積:9m*17m,150平方米左右;
建筑層高:二層;
建筑高度:10.95米(含屋頂);
設計功能:

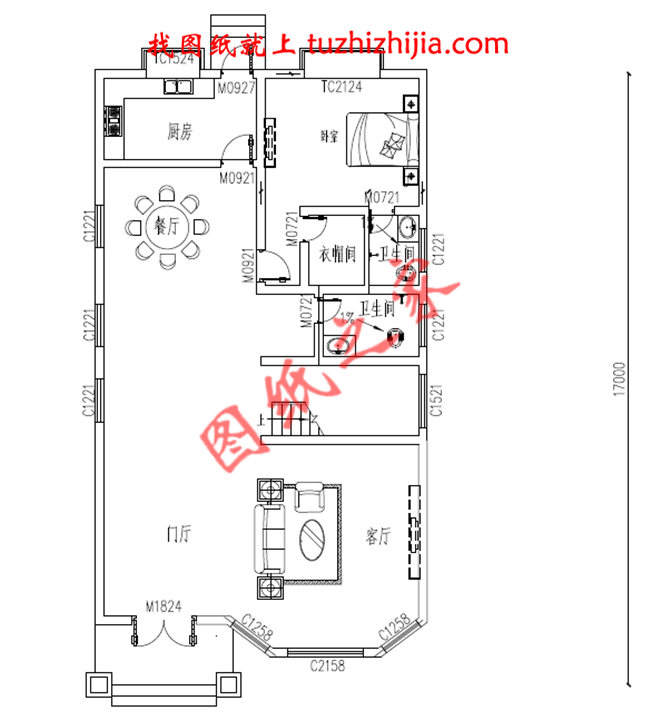

一層戶型設計:客廳、餐廳、廚房、臥室(帶衣帽間、衛生間)、衛生間;

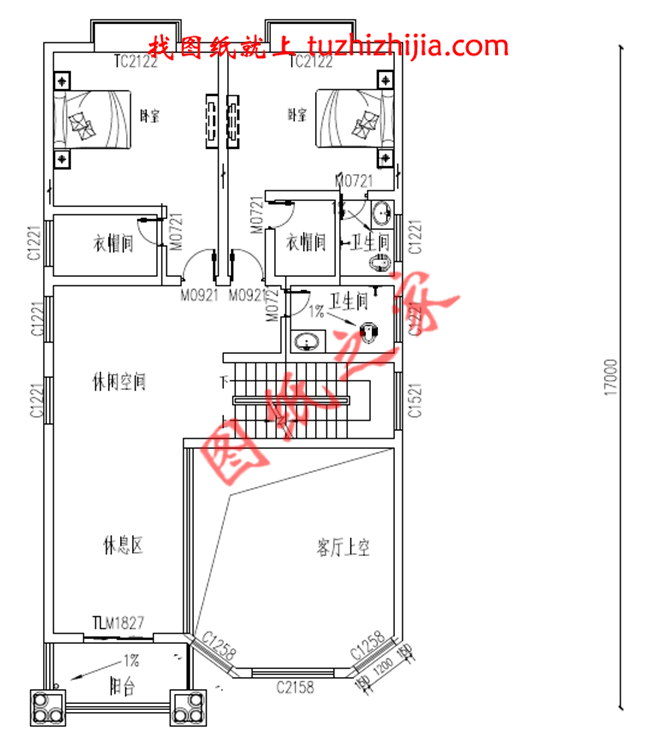

二層戶型設計:客廳上空、休息區、主臥(帶衛生間,衣帽間)、臥室(帶衣帽間)、衛生間;
圖紙目錄:
建筑圖:建筑施工圖目錄、建筑設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表;
結構圖:建筑施工圖目錄、結構設計總說明、基礎配筋圖、基礎大樣圖、梁結構配筋圖、板結構配筋圖、屋面結構配筋圖、樓梯結構圖配筋圖、節點大樣圖;
給排水圖:給排水圖目錄、給排水設計說明、給排水平面圖、給水系統圖、排水系統圖、衛生間排水大樣圖;
電氣圖:電氣圖目錄、電氣設計說明、等離子電位做法、強電系統圖、弱電系統圖、照明布置圖、插座布置圖、基礎接地布置圖、屋頂防雷布置圖;

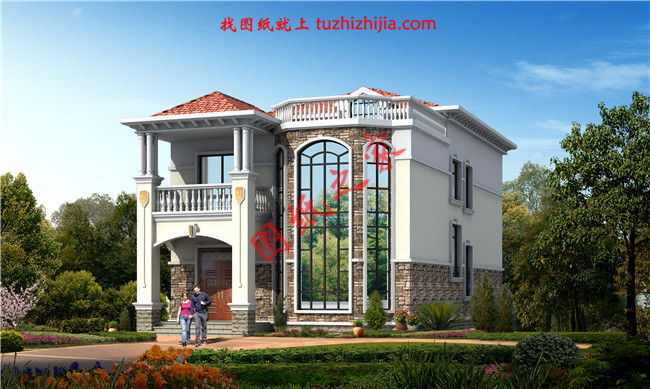

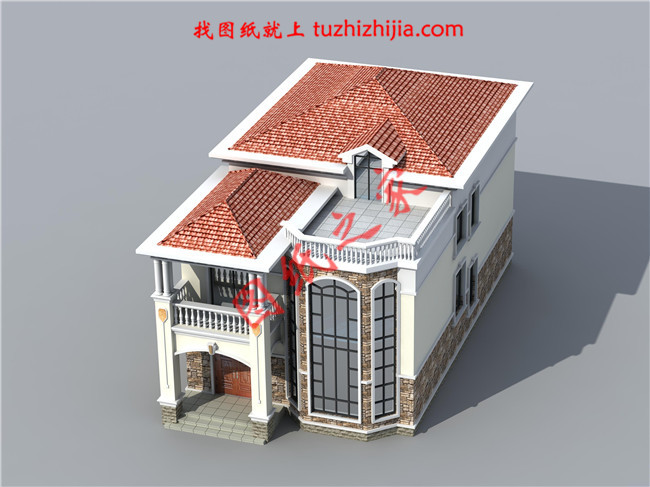

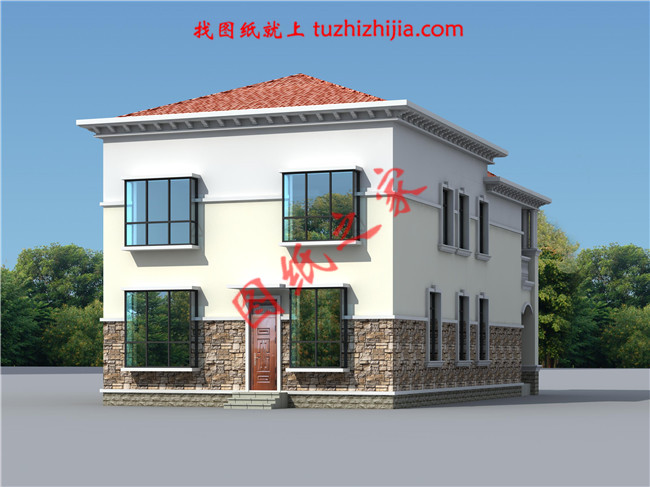

本套方案全套A3設計圖+高清彩色效果圖,拿到即可施工。
