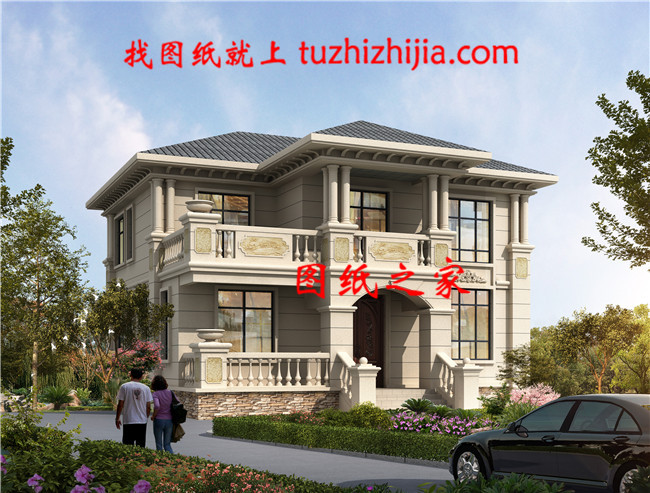

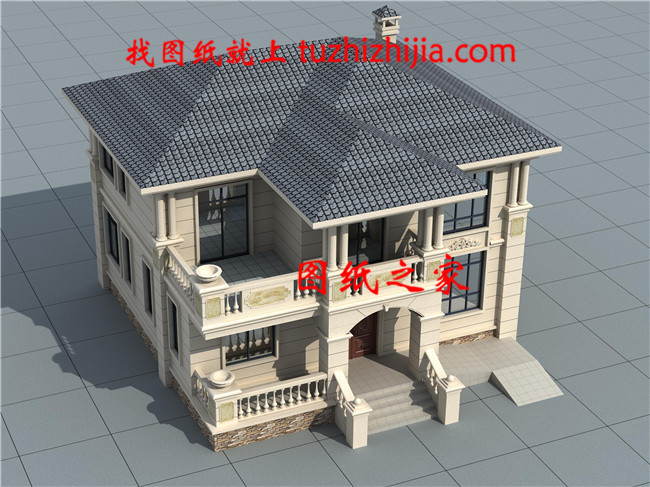

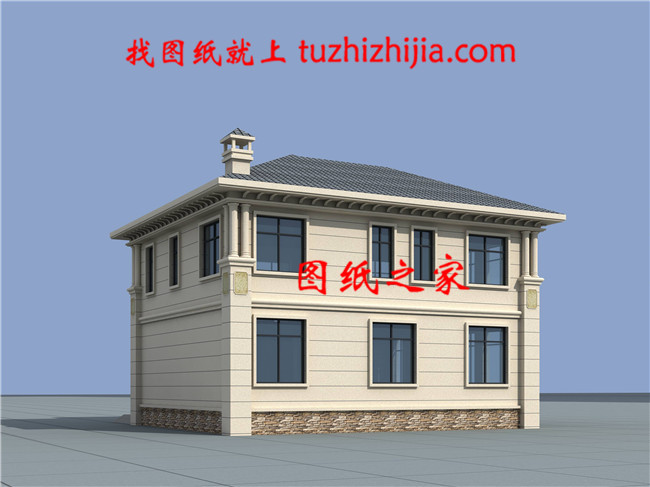

圖紙介紹：歐式二層小別墅效果圖片，帶全套Cad別墅設計圖紙，經典的歐式外觀，端莊大方，暖色外墻搭配灰色坡屋頂，油然而生一種體面之感。立面造型更加連貫，設計感十足，別墅四面多窗戶設計，屋屋逐日光，在家足不出戶也能享受陽光生活
占地面積：11.76m*9.76m，120平方米左右；
建筑層高：二層；
建筑高度：9.7米（含屋頂）；
設計功能：

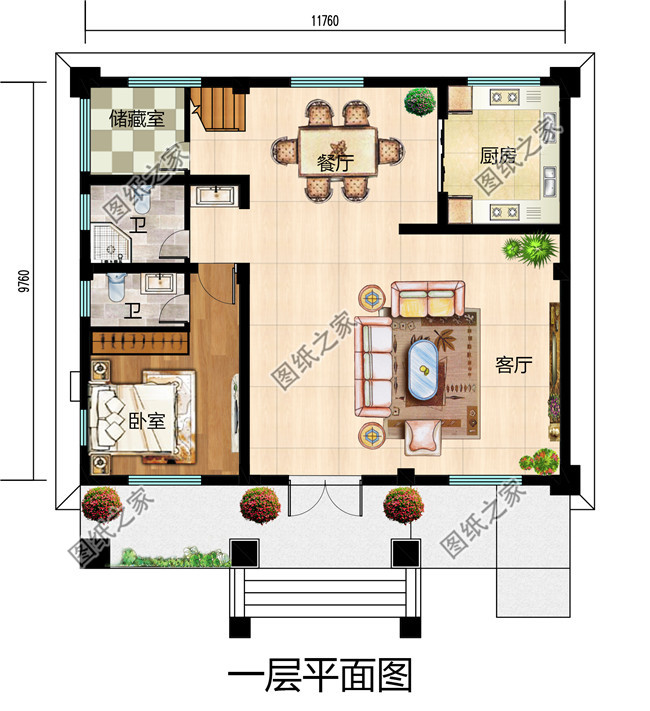

一層戶型：客廳、餐廳、廚房、臥室(帶衛生間）、儲藏室、衛生間；
二層戶型：臥室(帶衛生間）x4、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
