建筑層數：二層；
建筑占地面積為：10.7m*7.9m=90平方米；
預算造價：13萬
建筑高度：10.5m（含屋頂）；坡屋頂；
設計功能：
一層：門廊、客廳、臥室兩間、衛生間、餐廳；
二層：陽臺、客廳、兒童房/書房、臥室兩間、衛生間、棋牌室；
圖紙目錄：

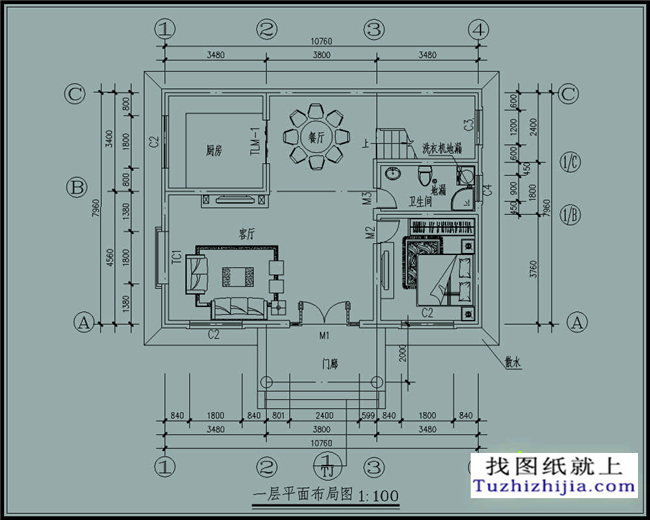

建筑圖：建筑說明、門窗表、一層平面圖、二層平面圖、屋頂平面圖、南立面、北立面、東立面、西立面、1-1剖面圖、前屋檐結構圖、化糞池蓋板平面圖、水池剖面圖、基礎節點圖、2-2節點圖、屋頂結構透視圖、天溝大樣圖、屋頂結構圖、陽臺祥圖、室外臺階詳圖、混凝土散水；
結構圖：基礎墊層布局圖、基礎梁布局圖、二層梁布局圖、屋面梁布局圖、閣樓梁布局圖、二層板筋局圖、屋面梁布局圖、閣樓梁布局圖；
給排水圖：一層水路走向圖、二層水路走向圖
電路圖：一層布燈圖、二層布燈圖、一層插座布局圖、二層插座面布局圖、配電系統圖、各層標高(樓面）等。
本工程為農村二層房屋設計圖，占地面積為90㎡，本工程合理使用年限為50年，建筑耐火等級：二級，建筑類別：三類，屋面防水等級：III級，抗震裂度：6度。圖中尺寸以毫米為單位，標高尺寸以米為單位，室內±0.00室外地坪標高為-0.45米砌體：-0.300標高以下為MU10機制紅磚，M7.5水泥砂漿砌筑，20厚1:3水泥砂漿粉刷未注明處墻寬均為240.-0.300標高以上為MU10燒結多孔磚，M5.0混合砂漿砌筑。
化糞池說明：
1,化糞池蓋板系不能行駛機動車及載貨塌車,如設置在機動車干道上,公共活動場地時,須另行設計。
2,化糞池水面上的空層深度H根據污水管進口的管底標高而定,但必須在850>H>500毫米.
3,#100磚,#100水污砂漿,#200混凝土,鋼筋為3號鋼.保護層15毫米.
4,化糞池進出口窨井地位及管道底標高,必須由總平面污水管道計算標高決定.
5,?150瑟琶彎及?150蓮蓬彎采用PVC現成產品.
6,內外墻采用1:3水泥砂漿打底,1:2水泥砂漿粉面,厚20毫米.
7,化糞池有效容積為2.5立方.
8,當相鄰建筑基礎高于本基礎時,相鄰建筑基礎與本基礎的距離須不小于其高差.
