圖紙介紹：農村二層住宅樓房設計圖紙，全套方案（施工圖+效果圖）,外觀簡約，配色大方，溫馨實用，這款的空間利用率超高，并且動靜分區，舒適實用。一層設計2間臥室，公衛在臥室的中間方便家庭成員起居生活。門廳和客廳為一體，空間分區干凈通透。廚房和餐廳為一體，樓梯間下的空間充份得到了利用。
占地面積：12m*9m，113平方米左右；
建筑層高：二層；
建筑高度：9.61米（含屋頂）；
設計功能：

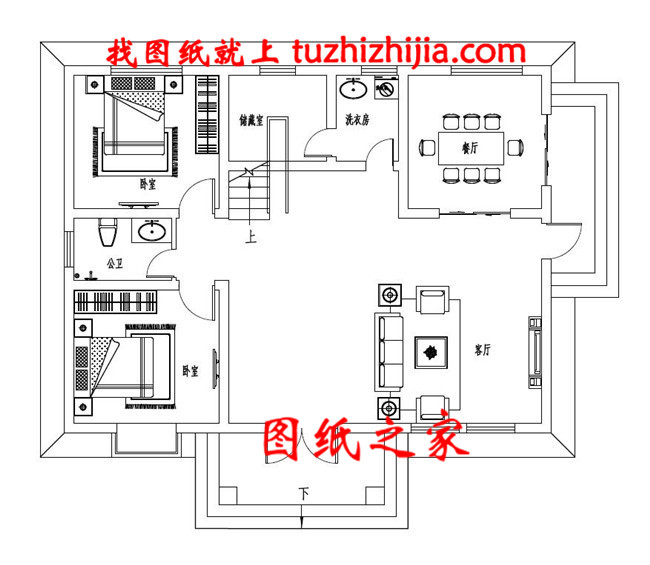

一層戶型：客廳、餐廳 、臥室x2、儲藏室、洗衣間、衛生間；

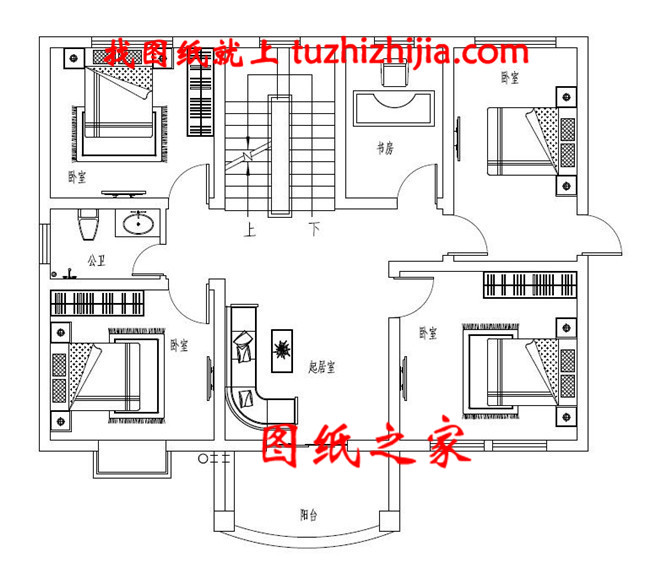

二層戶型：起居室、臥室x4、書房、衛生間、陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、、屋頂梁結構平面圖、二層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
