 本款圖紙為錯層歐式三層半別墅設計效果圖及施工圖。





圖紙屬性

編號： DC0080 層數： 四層 結構形式： 框架結構 主體造價： 40-50萬

開間： 11.7米 進深： 12.9米 占地面積： 120.1平方米 建筑面積： 316.66平方米

圖紙內容

建 筑 圖： 建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗大樣圖、門窗表

結 構 圖： 結構設計總說明、大樣圖、基礎平面布置圖、基礎柱配筋圖、一層柱配筋圖、二層柱配筋圖、三層柱配筋圖、四層柱配筋圖、基礎梁平法施工圖、一層底梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、三層頂梁平法施工圖、頂層梁平法施工圖、基礎結構平面圖、一層底板結構平面圖、一層頂板結構平面圖、二層頂板結構平面圖、三層頂板結構平面圖、頂層板結構平面圖、樓梯配筋圖、樓梯剖面圖

給排水圖： 給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖

電 氣 圖： 電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、四層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖

設計功能

一 層： 玄關、客廳、臥室、廚房、餐廳、2衛生間、車庫(附儲藏間)

二 層： 臥室(附衛生間，陽臺)、臥室、衛生間

三 層： 臥室(附更衣間，衛生間，陽臺)、臥室(附書房)、臥室、衛生間

四 層： 多功能廳(附陽臺)、露臺

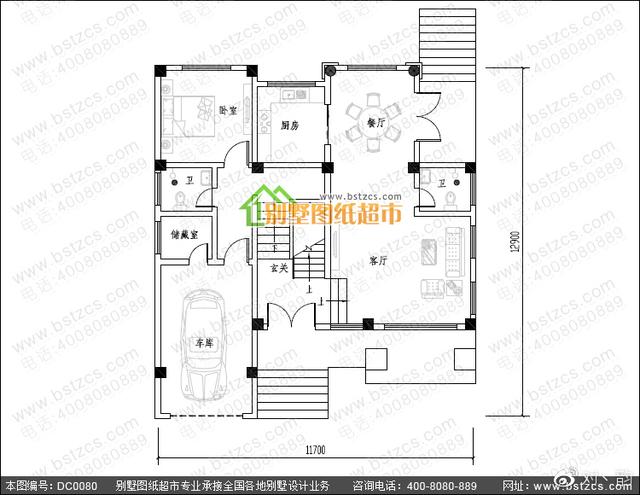

首層戶型設計圖：

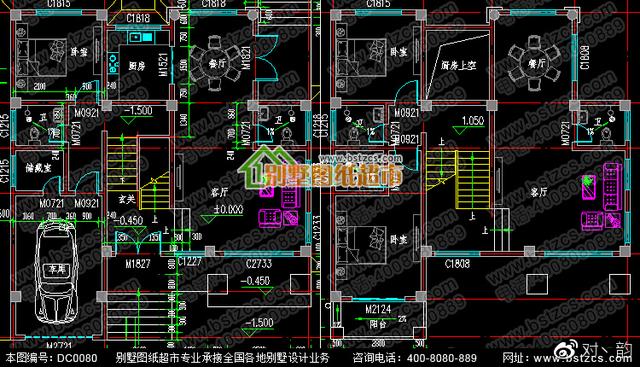

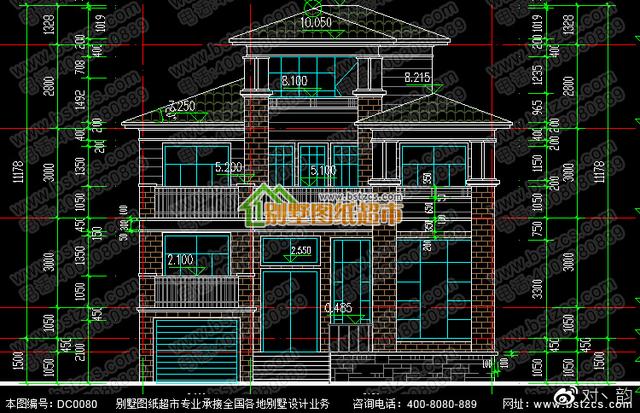

施工圖紙預覽：
