圖紙介紹：最美一層合院設計圖紙（帶庭院的三合院，類似四合院），火遍十里八鄉！經濟造價打造四平八穩的合院別墅一層的平房，簡單經濟好打理。開軒面場圃，把酒話桑麻！入戶就是一個寬敞的院子，居室圍繞院子而設，戶型方正造型四平八穩，超然雅致。平實的走廊設計，獨立的廚房，動靜分離的格局布置，工整簡潔化的格局，為家人打造溫暖的高品質生活，這合院形式的別墅，是你要建房的目標戶型嗎？
占地面積：17.6m*16.7m，190.71平方米左右；
建筑層高：一層；
建筑高度：7.1米（含屋頂）；
設計功能：

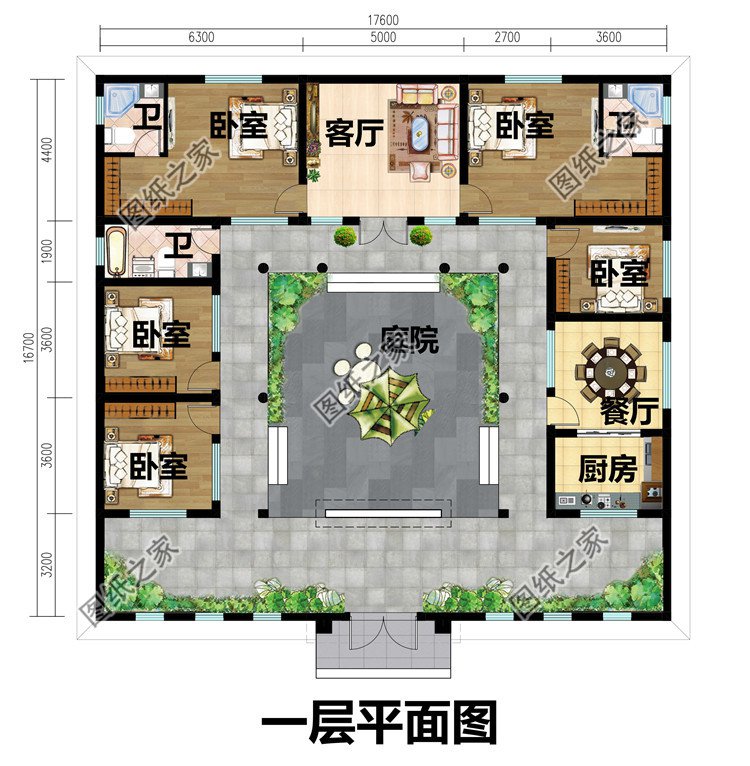

一層戶型：客廳、廚房、餐廳、臥室x3、臥室（帶衛生間）x2、衛生間；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
