圖紙介紹：本戶型為一層半房屋設計圖，帶閣樓圖，帶露臺，外觀新穎時尚，戶型布局合理，面積適中，適合新農村自建使用。
占地面積：11.70m*11.10m，130平方米左右；
建筑層高：一層半；
建筑高度：7.58米（含屋頂）；
設計功能：

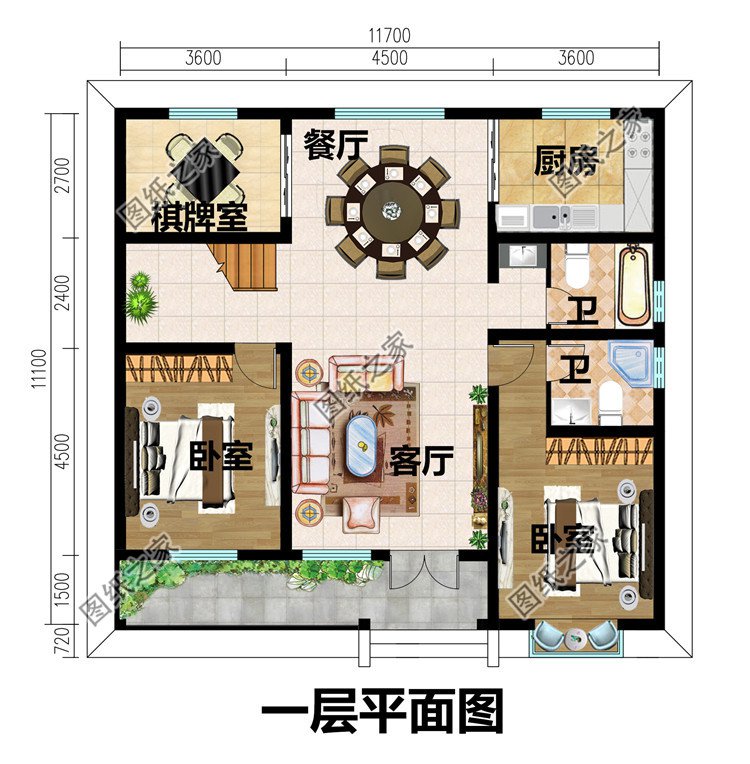

一層：客廳、餐廳、廚房、衛生間、主臥（帶衛生間）、臥室、棋牌室（書房或小臥室）；

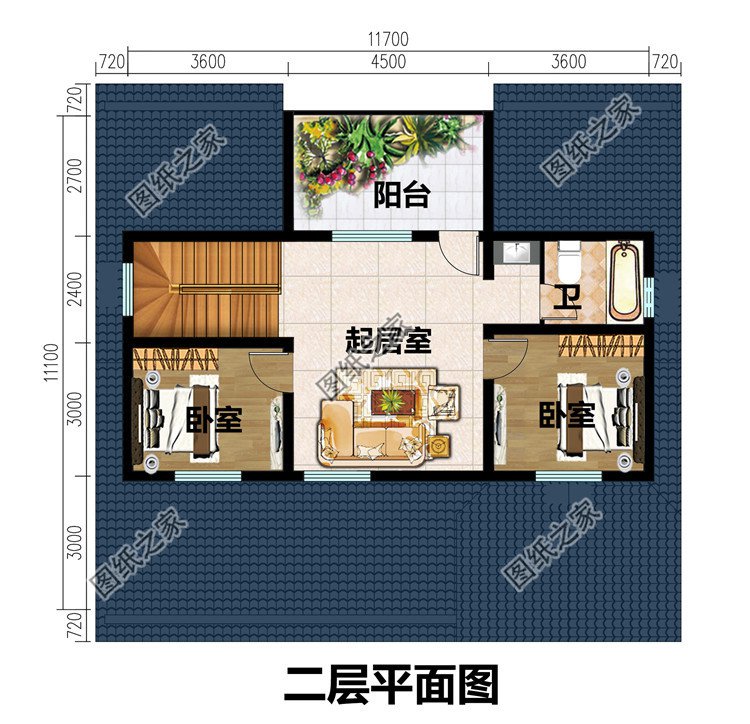

閣樓：起居室、臥室x2、衛生間、露臺；
圖紙目錄：
建筑施工圖：建筑設計說明、一層平面圖、閣樓平面圖、屋頂平面圖、立面圖x4、剖面圖、節點大樣圖、樓梯大樣圖、門窗詳圖等；
結構施工圖：結構設計說明、坡屋頂做法、節點做法、基礎平面圖、地梁平面圖、一層梁平面圖、閣樓梁平面圖、一層板布筋圖、屋頂布筋圖、樓梯結構圖、屋頂折角配筋詳圖等；
電氣施工圖：電氣設計說明、配電系統圖、一層照明圖、閣樓照明圖、一層插座圖、閣樓插座圖、一層弱電圖、閣樓弱電圖等；
給排水施工圖：給排水設計說明、一層給排水平面圖、閣樓給排水平面圖等；
本套圖紙A3設計圖+高清效果圖。
