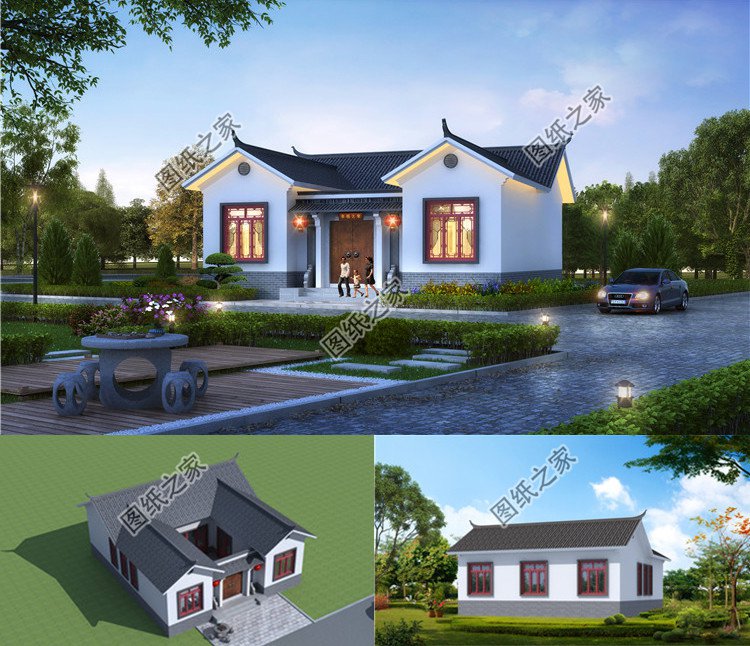

圖紙介紹:新農村中式一層三合院別墅設計圖,給農村父母建養老房,這樣的一層合院最合適。別墅外觀造型簡單大方,線條干凈利落,整體藝術感十足;特別適合喜歡中式又追求個性的建房者,因為兩種風格完全相融。外墻采用白色涂料,屋頂采用藍色琉璃瓦,多個坡頂,高低有序,層次分明。別墅占地方正,四平八穩,多窗的風格保障室內通風,也增強視覺效果。獨立的廚房,動靜分離的格局布置,工整簡潔化的格局,為家人打造溫暖的高品質生活。
占地面積:11.36m*12.66m,118.18平方米左右;
建筑層高:一層;
建筑高度:5.685米(含屋頂);
設計功能:

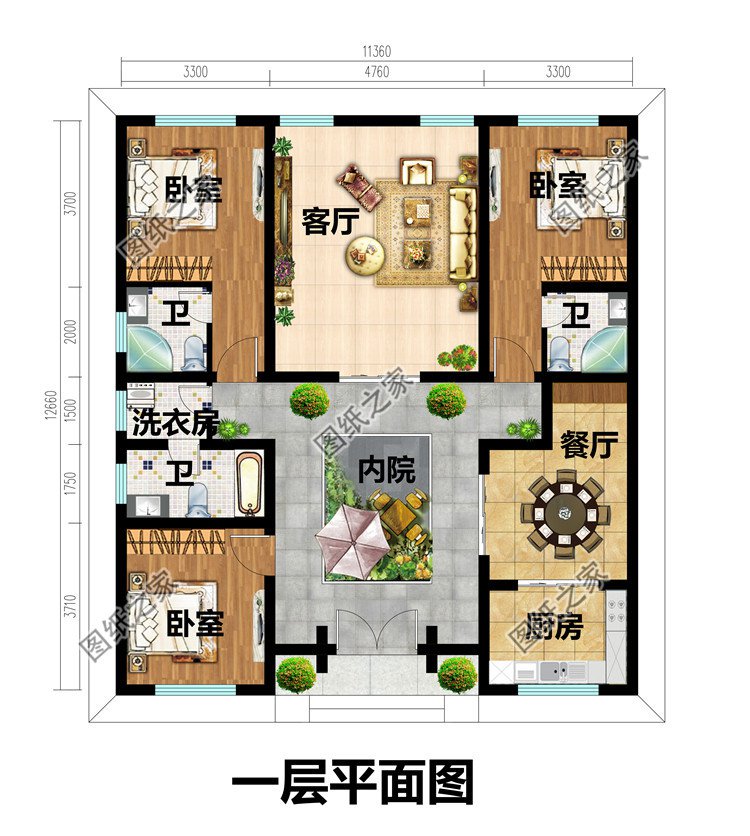

一層戶型:客廳、廚房、餐廳、臥室(帶衛生間)x2、臥室、洗衣房、衛生間;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
本套方案包含全套A3設計圖+彩色效果圖。
