圖紙介紹:農村住房一層半別墅設計圖,實用夠用不浪費,造價僅需13萬,別墅外觀配色采用黃棕色調,舒爽而沉靜。墻面黃色的外墻,質樸天然,搭配上棕色的線條,更顯清新素雅。藍色的屋面瓦,清新實用獨具一格。戶型舒適實用,室內將客廳、餐廳連通設計,更顯寬敞通暢。三間臥室向陽,起居方便。一間臥室社有土炕方便年邁的爸媽,在農村是非常實用的設計。
占地面積:15.6m*11.4m,166.26平方米;
建筑層高:一層;
建筑高度:6.85米(含屋頂);
設計功能:

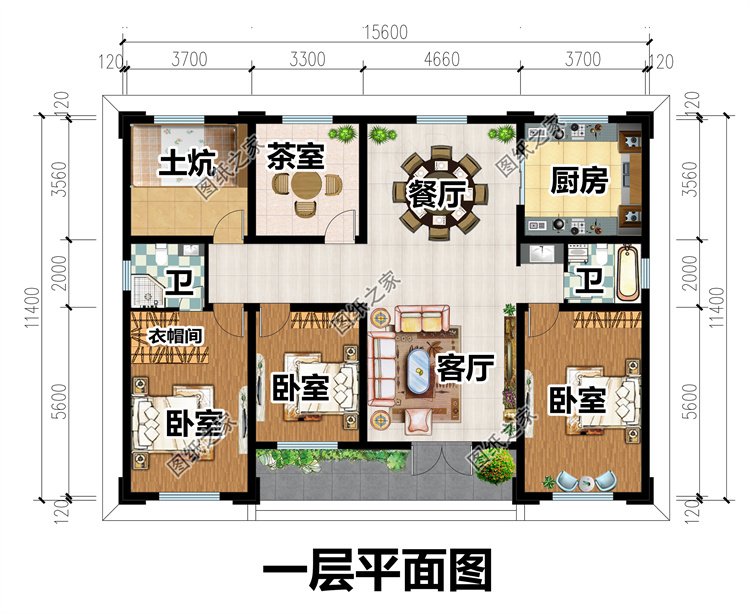

一層戶型:客廳、廚房、餐廳、臥室(帶衛生間)、臥室x3、茶室、衛生間;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
本套方案包含全套A3設計圖+彩色效果圖。
