圖紙介紹：本戶型為新中式現代一層別墅房屋設計圖，含外觀圖片，內部布局合理，空間利用率高，采光通風優良，外觀現代、時尚。
占地面積：14.0m*13.5m，建筑面積180平左右；
建筑層高：一層；
建筑高度：6.50米（含屋頂）；
設計功能：
一層戶型設計：客廳、餐廳、廚房、主臥（帶衛生間）、臥室x2、書房、衣帽間、衛生間；
圖紙目錄：

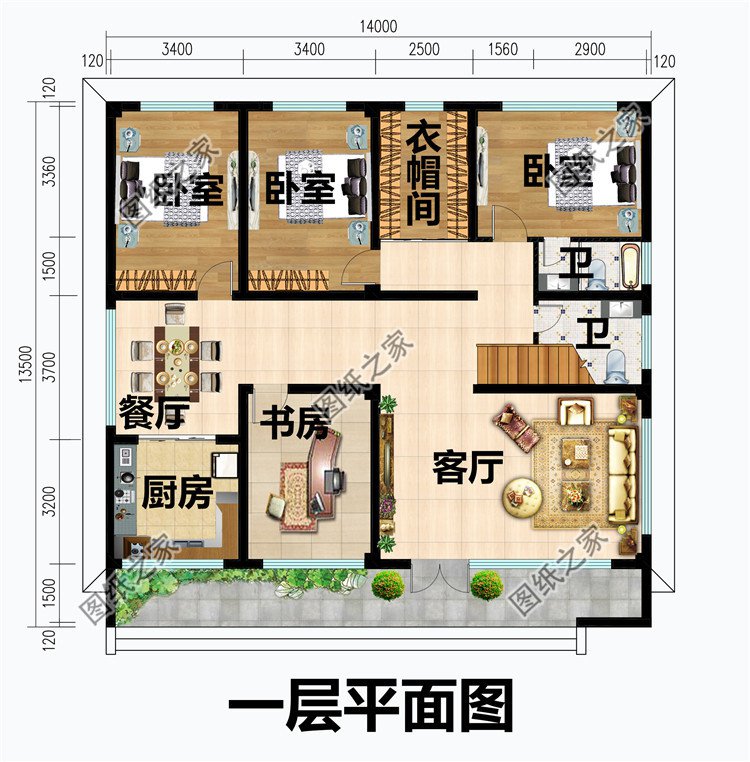

建筑圖：圖紙目錄、建筑設計說明、一層平面圖、屋頂平面圖、立面圖x4、剖面圖、節點大樣圖、門頭大樣圖、樓梯大樣圖、門窗表等；
結構圖：圖紙目錄、結構設計說明、基礎平面布置圖、基礎大樣圖、基礎梁平面圖、一層梁結構平面圖、屋頂梁結構平面圖、一層結構平面圖、屋頂結構平面圖等；
給排水圖：圖紙目錄、給排水設計說明、一層給排水平面圖、給排水系統圖等；
電氣圖：圖紙目錄、電氣設計說明、配電系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、屋頂防雷平面圖等。
本套圖紙為全套A3圖紙+高清效果圖，拿到即可施工！
