圖紙介紹:鄉村帶閣樓一層房屋設計施工圖,13X9米時尚大方,農村建房比高度,比面積,比外觀,其實這些都不重要,適合自己的才是最好的,而對一些限高地區,以及為父母建養老房,一層別墅都是最好的選擇,更何況,他還自帶小閣樓設計,時尚又大方!簡單的歐式風格,帶大大的落地窗,雖然是一層的設計,但是外觀造型絲毫不輸給高層別墅,閣樓也帶窗,保證了閣樓層的采光,閣樓裝修好,住著也舒適,平時來客也有地方居住,最主要的是房子造價很經濟實惠。
占地面積:13m*9m,102平方米左右;
建筑層高:一層;
建筑高度:7.757米(含屋頂);
設計功能:

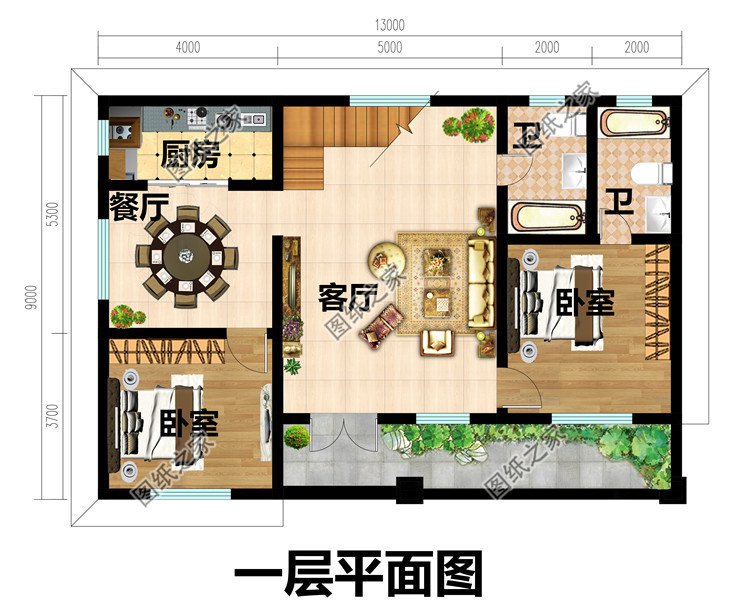

一層戶型:客廳、廚房、餐廳、臥室(帶衛生間)、臥室、衛生間;

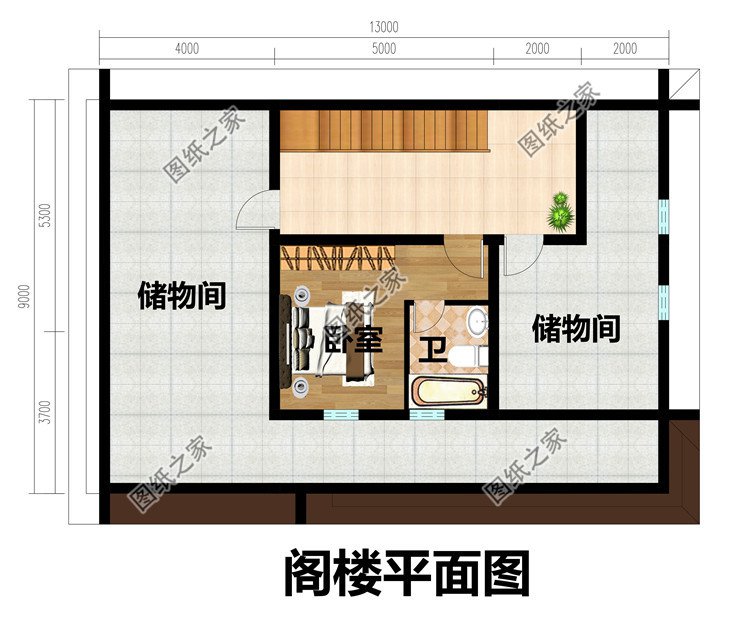

閣樓戶型:臥室(帶衛生間)、儲物間x2;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等;

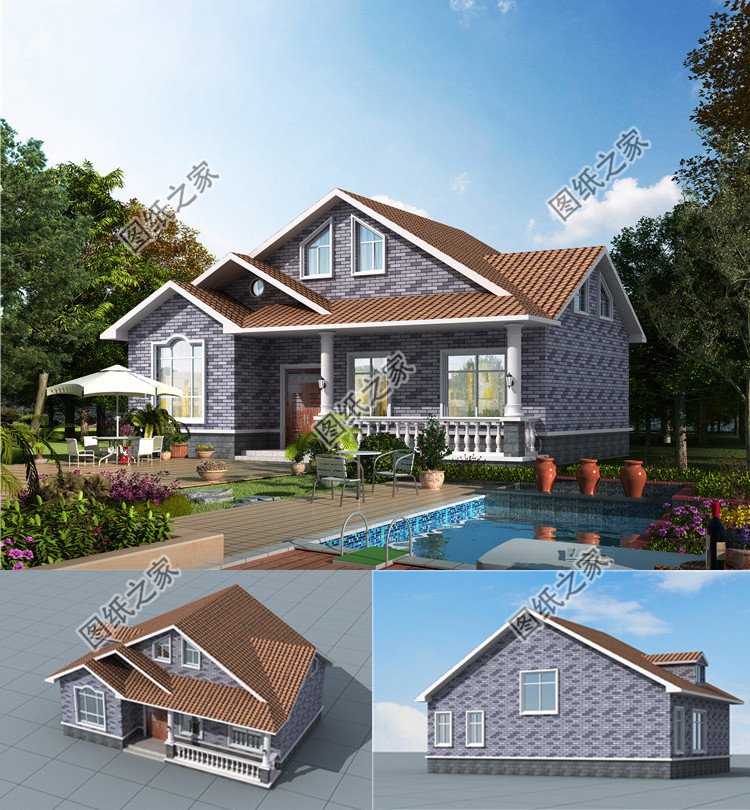

本套方案包含全套A3設計圖+彩色效果圖。
