有時我們需要在CAD中插入圖片，以增加CAD圖紙的說明性,但有時候?qū)隒AD中的圖片會丟失，那么大家知道如何在cad中插入圖片不丟失嗎？下面是圖紙之家小編找到的方法，希望能幫到大家。 cad導入圖片不丟失的方法：

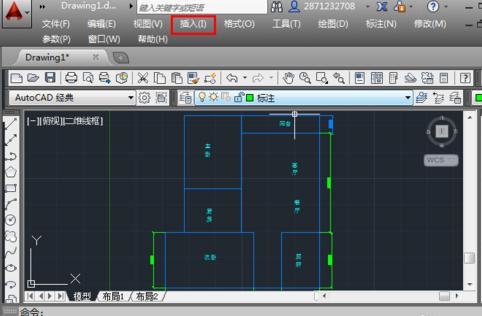

這個方式看似復雜一些，但是比較規范，從坐起來也很快捷，打開cad，點擊“插入”。

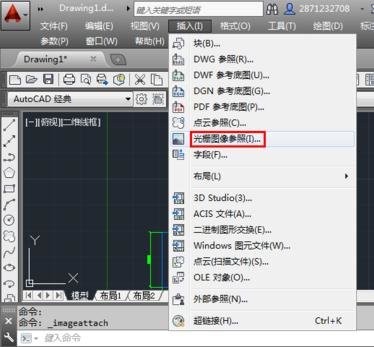

在彈出的插入欄目中，點擊“光柵圖像參照”。

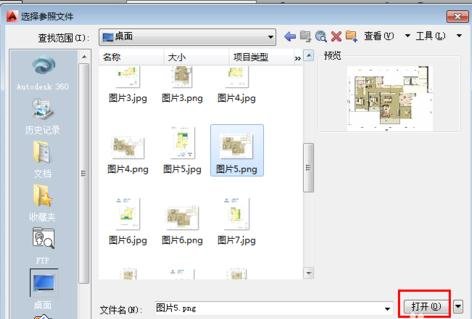

彈出選擇參照文件選項卡，找到需要插入的圖像，點擊“打開”。

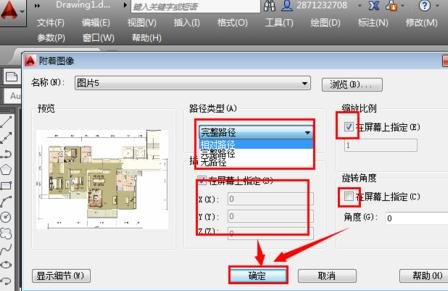

這里可以進行各種個性化的設置，注意，由于插入的圖片一般默認有插入的路徑，如果你的源文件更改，也就是原來的圖片位置改動，很可能導致這個插入的圖片不能夠在CAD中顯示，因此，如果不是想他們關聯，點擊“無路徑”;這里還可以指定插入的比例，旋轉的角度等，選擇完畢，點擊“確定”。

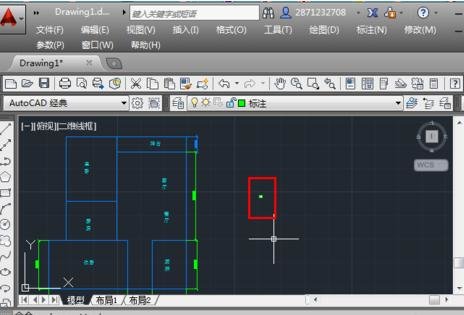

返回到繪圖界面，指定插入點插入圖片，由于插入的圖顯示的太小，可以將它放大。

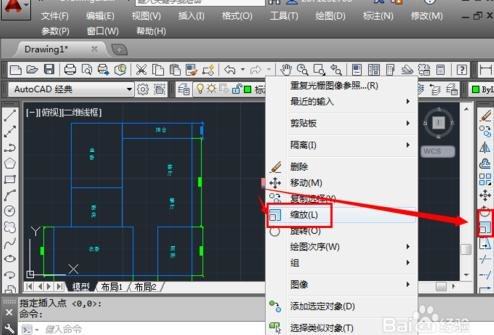

點擊這個圖片，然后點擊右鍵，點擊“縮放”，也可以點擊右面的修改菜單欄的“縮放”。

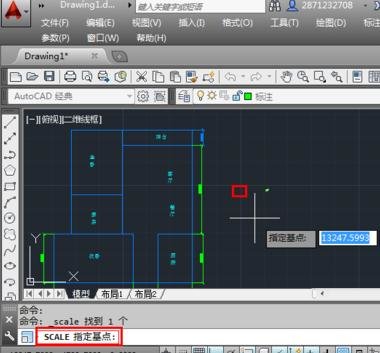

這里和第一個方式一樣，這里先指定縮放的“基點”，點擊想選擇的基點。

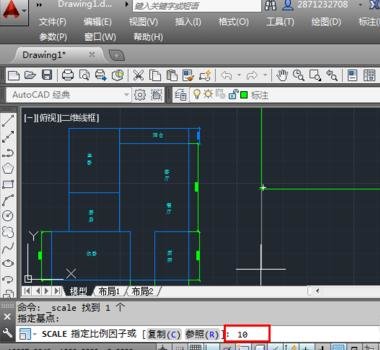

輸入縮放比例，然后回車，返回到繪圖界面。
可以發現，圖片已經更改了大小，如果大小不適合，可以按照方才的方式進行縮放即可。
經過小編的講解，大家了解如何在cad中插入圖片不消失了嗎？不懂的還可以聯系小編，小編一步一步教你們哦！
