圖紙介紹:二層農村小別墅設計圖,造價經濟實惠,參考價30萬以內,二層,所用的占地面積都不太,符合農村建房政策,外部造型及色彩搭配之協調更讓人嘆絕。
占地面積:13.6m*12.3m,140平方米左右;
建筑層高:二層;
建筑高度:9.9米(含屋頂);
設計功能:

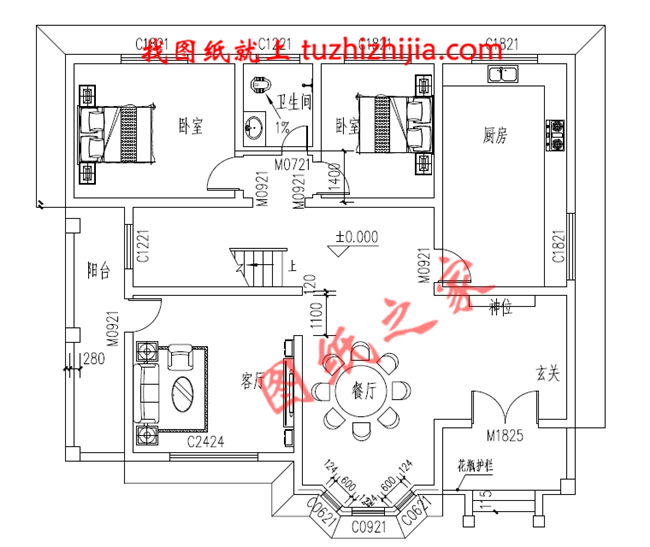

一層戶型:玄關、客廳、餐廳、廚房、衛生間、臥室x2、衛生間,戶外平臺;

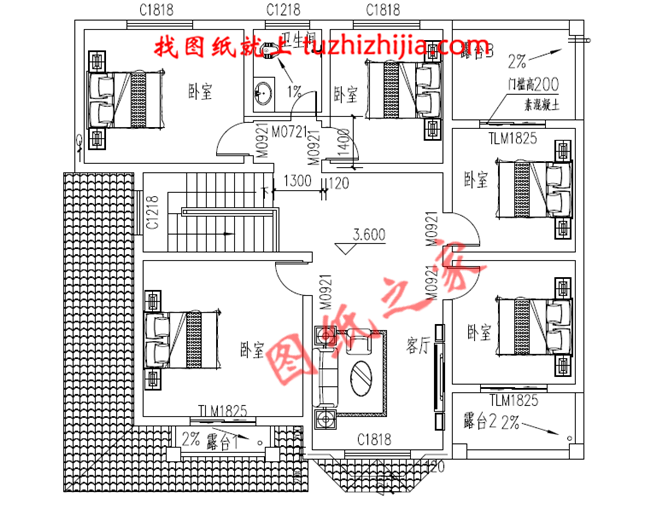

二層戶型:客廳、臥室x4、露臺、衛生間;
圖紙目錄:
建筑圖:建筑圖目錄、建筑設計說明、工程做法表、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表等;
結構圖:結構圖目錄、結構設計說明、基礎平面布置圖、一層梁結構平面圖、頂層梁結構平面圖、一層板結構平面圖、頂層板結構設計圖、樓梯配筋大樣圖、坡屋面構造詳圖、節點大樣圖等;
給排水圖:給排水圖目錄、給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖等;
電氣圖:電氣圖目錄、電氣設計說明、配電箱系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等;
本套方案為A3設計圖+彩色效果圖,拿到即可施工。
