開間：12.74 進深：11.74米
占地面積：156.06平米
建筑面積：455.39平米
造價預算：32萬
設計功能：
一層：客廳、廚房、餐廳、老人房、衛生間2個；
二層：臥室3間、衛生間2個、客廳、更衣室、桑雜。 三層：儲藏間、活動室、衛生間。
圖紙詳情：

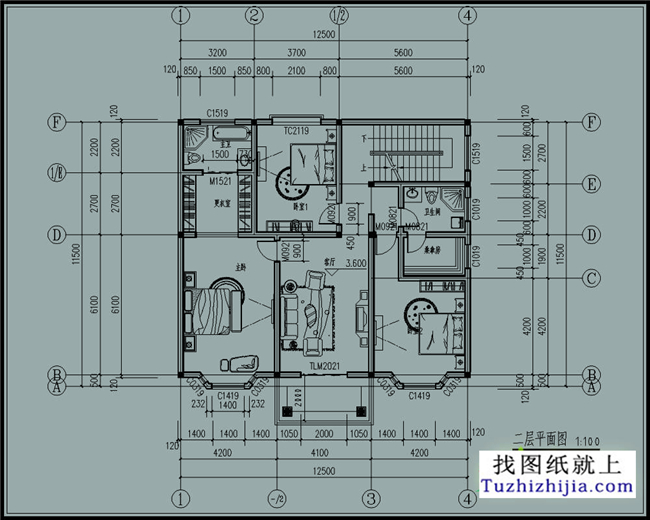

建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、閣樓平面圖、屋頂平 面圖、東立面圖、南立面圖、西立面圖、北立面圖、剖面圖、樓梯平面圖/ 剖面圖、門窗大樣圖、天溝大樣圖；
結施：結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎大樣圖、一層柱位 布置圖、二層拄位布置圖、三層拄位布置圖、3.570M梁施工圖、6.870M梁 施工圖、屋面梁施工圖、3.570M板施工圖、6.870M板施工圖、屋面板施工 圖' 樓梯結構圖；
水施：給排水設計說明' 一層給排水平面圖、二層給排水平面圖、三層給排水平面 圖、屋頂給排水平面圖、衛生間大樣圖、給排水效果圖；電施：電氣設計說明及圖例、一層照明平面圖、二層照明平面圖、閣樓層照明平面 圖、一層插座平面圖、二層插座平面圖、閣樓層插座平面圖、一層接地及弱 電平面圖、二層弱電平面圖、閣樓層弱電平面圖、屋頂防雷裝置平面圖、配 電系統圖、衛生間局部等電位聯接示S詳圖、弱電系統圖。
