圖紙介紹:新農村二層別墅帶曬臺設計圖紙,帶全套建筑施工圖,結構施工圖,水電施工圖和外觀效果圖,內部結構合理,空間利用率高。
占地面積:8m×9.7m,占地80平方米左右;
建筑層高:二層;
建筑高度:8.4米(含屋頂);

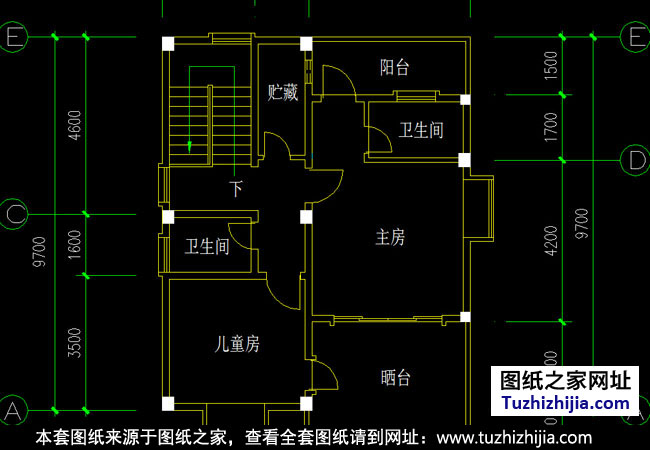

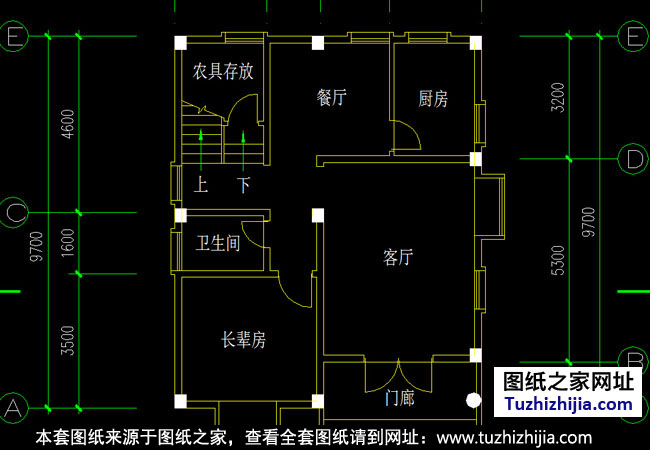

設計功能: 一層:客廳、老人房、餐廳、廚房、衛生間、儲物室;二層:主房、兒童房、曬臺、兩個衛生間、儲藏室;
圖紙目錄:建筑設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、節點大樣、樓梯詳圖、門窗表、結構設計說明、基礎平面圖、基礎詳圖、二層結構圖、頂層板結構圖、女兒墻結構圖、節點詳圖配筋、樓梯剖面圖、樓梯配筋圖、給排水設計圖、電氣設計圖、效果圖。
本套圖紙為全套A3圖紙(建筑圖+結構圖+給排水圖+電氣圖),拿到即可施工。
