圖紙介紹：戶型為二層半獨棟別墅，帶閣樓，旋轉樓梯，全套CAD施工圖和高清外觀效果圖，占地面積126.43平方米，建筑面積312.77平方米，建筑總高度9.55米。本戶型平面功能分區明確，布置合理；立面造型樸素大方而又活潑別致，色彩清新淡雅，明廚明衛，各使用空間都有較好的采光通風，富有時代氣息。
占地面積：12m*10.8m，130平方米左右；
建筑層高：三層；
建筑高度：9.55米（含屋頂）；

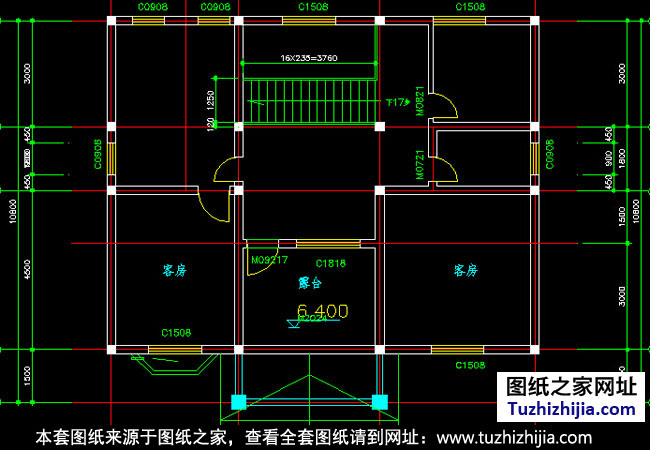

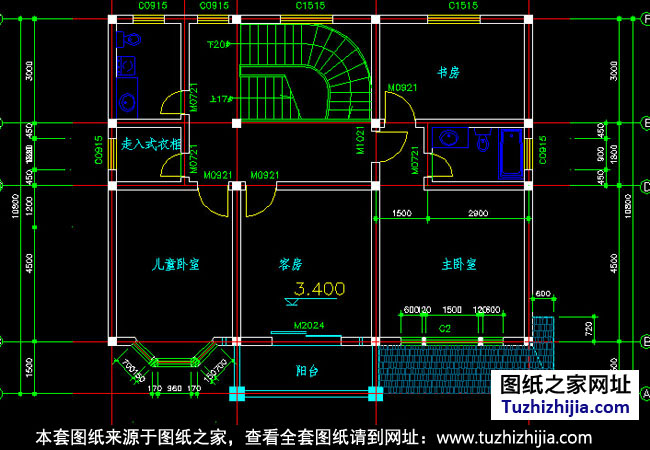

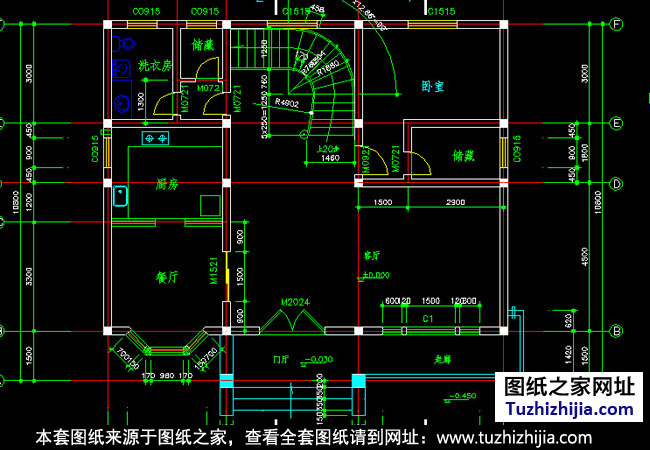

設計功能：一層設有客廳、餐廳、廚房、洗衣房、儲藏間、臥室、衛生間；二層設有主臥室（帶衣帽間）、客房帶陽臺、兒童臥室、走入式衣柜、2間衛生間、書房；閣樓層設有3臥室、衛生間、活動室、露臺；
圖紙目錄：一層至三層結構尺寸圖、閣樓結構尺寸圖、一層平面布置圖、二、三層平面布置圖、坡頂平面布置圖、一層強電示意、二三層強電示意、一層弱電示意圖、二層弱電示意圖、一層燈控示意圖、二層燈控示意圖、三層燈控示意圖、一層排水說明圖、二、三層排水說明圖、閣樓排水說明圖、一層給水說明圖、二、三層給水說明圖、一層基礎結構平面圖、一層結構平面圖、二、三層樓板布筋圖、二、三層結構平面圖、坡頂結構圖圖、東軸立面圖、西軸立面圖、南軸立面圖、北軸立面圖、3張效果圖。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
