圖紙介紹:本工程方案為帶配房農村二層房屋設計圖,二層帶露臺,戶型經典、實用,造價低。
占地面積:11.4m*9.4m,110平方米左右(不含配房,配房為12平左右);
建筑層高:二層;
建筑高度:9米(含屋頂)坡屋頂;

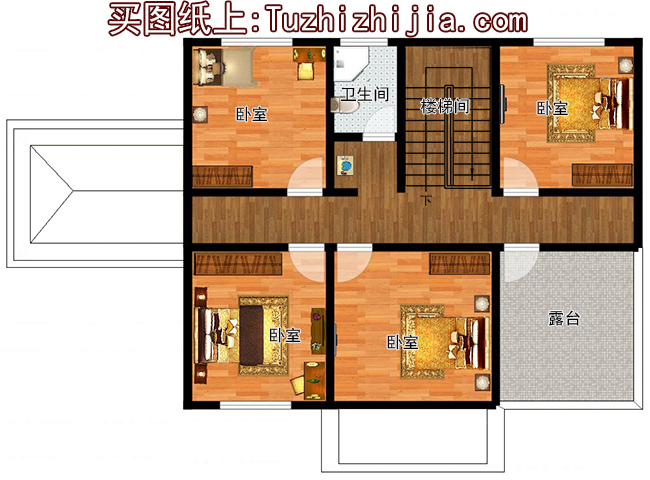

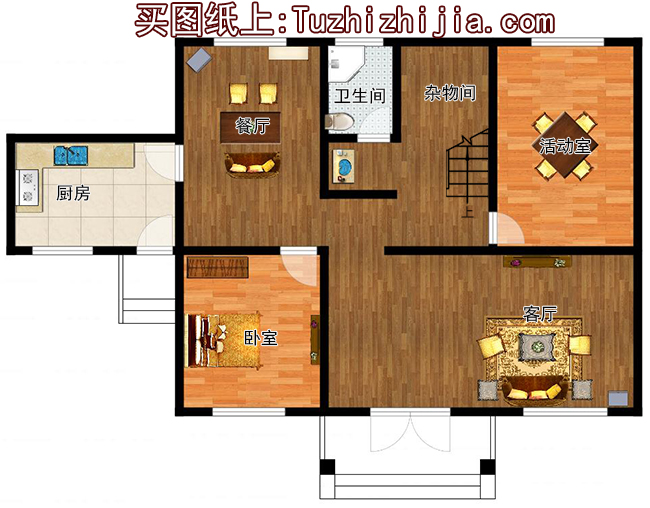

設計功能:一層:客廳、廚房、餐廳、活動室(可做次臥)、臥室、衛生間、儲藏間;二層:臥室x4(可做書房)、衛生間、露臺;
圖紙目錄:(全套建筑圖+結構圖+給排水圖+電氣圖+效果圖,拿到即可施工)建筑:建筑結構說明、一層平面圖、二層平面圖、屋頂平面圖、前立面圖、后立面圖、左立面圖、右立面圖、樓梯剖面圖、大樣圖、門窗表等;結構:結構設計說明、基礎節點圖、邊墻基礎節點、陽臺詳圖、天溝詳圖、屋頂結構圖、樓梯配筋圖、門樓剖面圖、基礎墊層布置圖、基礎梁布置圖、二層梁布置圖、屋頂梁布置圖、二層板筋配筋圖、屋頂板筋配筋圖等;水氣:給排水設計說明、電氣設計說明、一層插座布置圖、二層插座布置圖、配電系統圖、一層布燈布置圖、二層布燈布置圖、一層水管布置圖、二層水管布置圖等。
