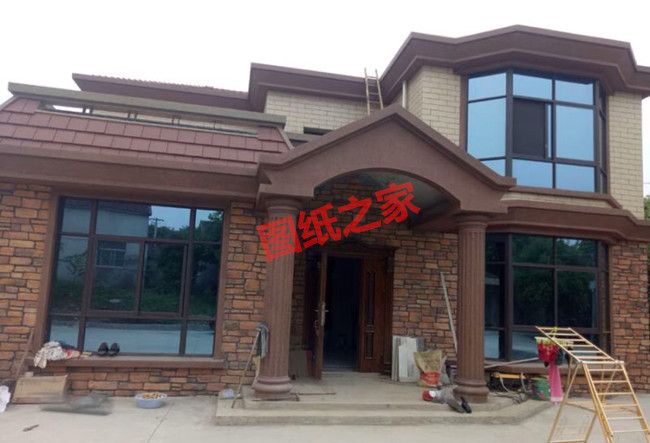

圖紙介紹：本戶型為二層地中海風格別墅設計圖，第一眼看到就被它的外觀所吸引，別墅所呈現出來的風貌絕對是情懷級別的格調，外觀，戶型都體現出對品質生活的追求。
占地面積：11.1m*11.4m，125平方米左右；
建筑層高：二層；
建筑高度：7.90米（含屋頂）；
設計功能：

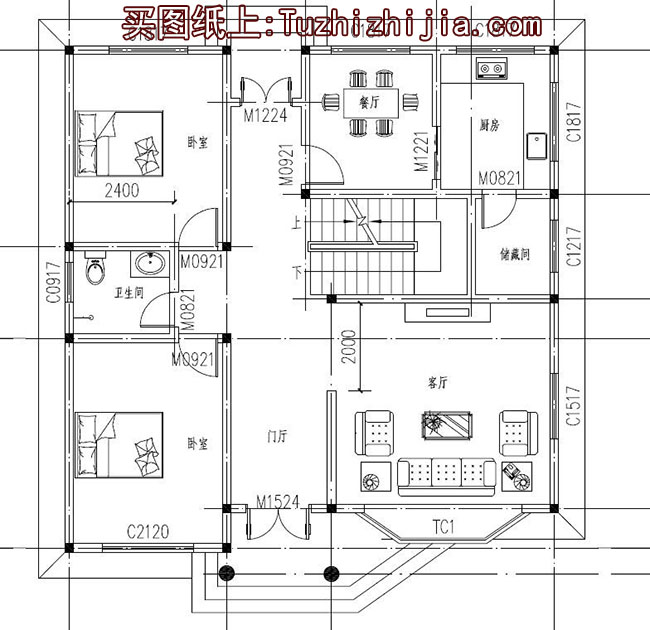

一層房屋戶型：門廳、客廳、臥室x2、廚房、餐廳、儲藏間、衛生間
二層房屋戶型：主臥（帶衛生間）、臥室（帶衛生間）、露臺x2、花壇
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套圖紙+高清效果圖，拿到即可施工！
