圖紙介紹：本戶型為造型簡潔的雙層別墅設計圖，造價較低，戶型布局工整緊湊，曲度優美的弧形窗，經典的羅馬柱，鮮艷的紅屋頂，這是一棟簡潔而不失雅致，優雅而內斂的雙層別墅。
占地面積：12.0m*10.0m，120平方米左右；
建筑層高：二層；
建筑高度：9.50米（含屋頂）；
設計功能：
一層別墅戶型：堂房、客廳、臥室x2、廚房、餐廳、衛生間

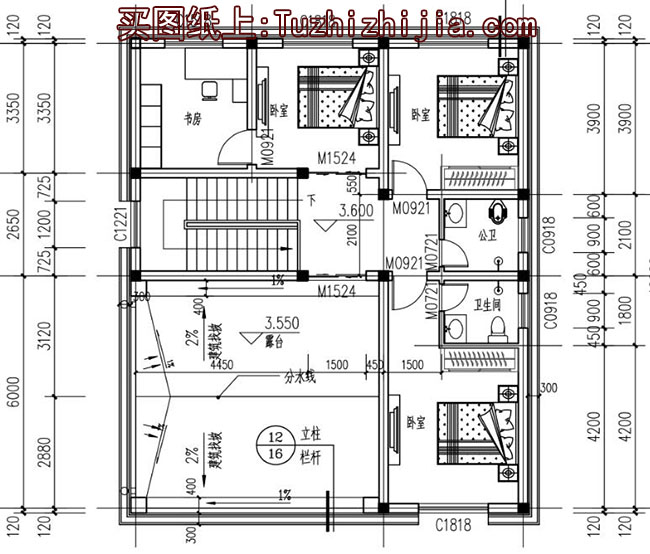

二層別墅戶型：小客廳、臥室x3、儲藏間（更衣室）、衛生間、露臺
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、門斗大樣圖、樓梯大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、閣樓層梁結構平面圖、閣樓層板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖等；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、衛生間給排水詳圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；
全套含A3設計圖+高清效果圖，拿到即可施工！
