建筑層數:二層;
建筑占地面積:10.4m*9.1m=90平方米;
建筑面積:175平方米
造價預算:12萬;
建筑高度:8米(含屋頂)坡屋頂;
設計功能:

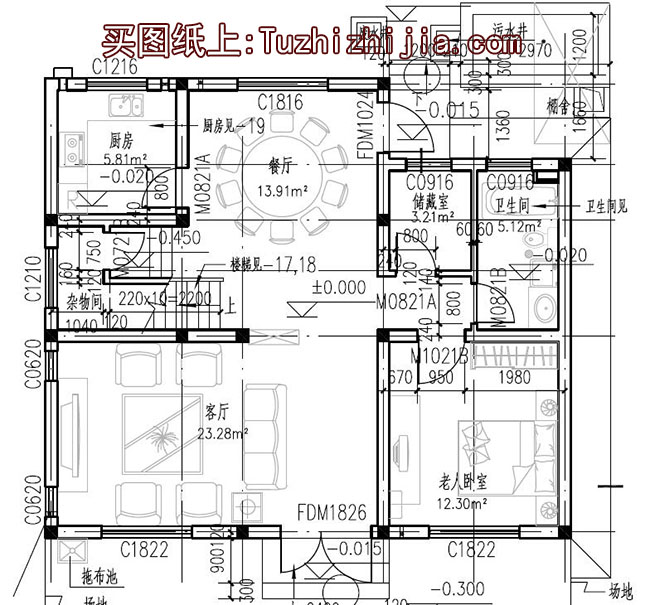

一層:客廳、餐廳、廚房、主臥(帶衛生間)、儲藏間、衛生間、雜物室(樓梯下);

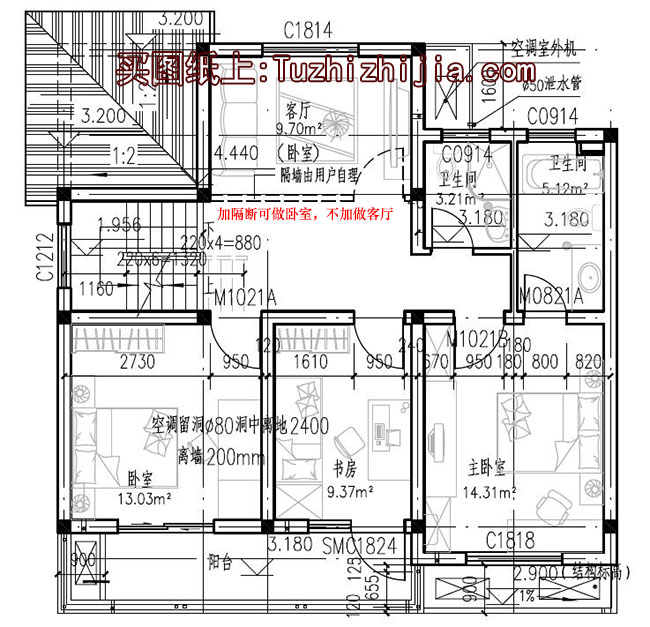

二層:客廳(如圖所示,加隔斷可做臥室)、主臥(帶衛生間)、臥室、書房、衛生間、陽臺;
圖紙目錄:
建筑:一層平面、二層平面圖、屋頂平面圖、東立面圖、西立面圖、南立面圖、效果圖、北立面圖、1-1剖面圖、2-2剖面圖、節點詳圖、樓梯詳圖、1-1樓梯剖面、廚房、廁所詳圖、墻身大樣、門窗表、門窗大樣、建筑設計說明
結構:結構設計說明、構造柱配筋和拉接詳圖、基礎結構平面、門窗過梁詳圖、一層結構平面、二層結構平面、屋頂結構平面、屋頂板面配筋圖、樓梯詳圖
給排水:給排水設計說明、總平面示意圖、一層、二層平面給排水系統圖、一層、二層廚房、衛生間給水透視圖、屋頂給排水系統圖
電路:電氣設計說明、一層、二層配電平面、一層、二層弱電平面、基礎接地平面、屋頂防雷平面、配電系統圖等等。
全套A3圖紙+高清效果圖,拿到即可施工。
