本款圖紙為新農村三層超大氣別墅設計圖。



圖紙屬性

編號： DC0025 層數： 三層 結構形式： 磚混結構 主體造價： 20-24萬

開間： 11.94米 進深： 8.64米 占地面積： 106.89平方米 建筑面積： 290.56平方米

圖紙內容

建 筑 圖： 建筑設計說明、工程構造做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門窗詳圖、節點大樣圖、門頭大樣圖

結 構 圖： 結構設計說明、基礎平面圖、基礎詳圖、一層結構平面圖、二層結構平面圖、頂層結構平面圖、一層梁結構平面圖、二層梁結構平面圖、頂層梁結構平面圖、圈梁布置圖、樓梯詳圖

給排水圖： 給排水設計說明與圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖

電 氣 圖： 電氣設計說明、配電系統圖、等電位示意圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖

設計功能

一 層： 堂屋、臥室、廚房、衛生間、雜物間

二 層： 客廳(附陽臺)、臥室(附衛生間)、臥室、衛生間

三 層： 客廳(附陽臺)、臥室、衛生間、露臺

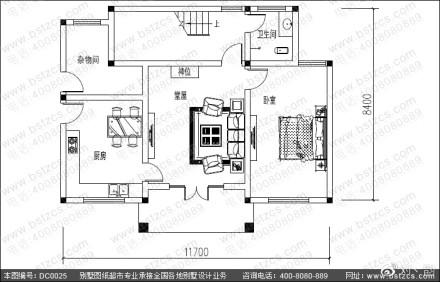

首層戶型設計圖：



施工圖紙預覽：
