占地尺寸：面寬11.6米x進深11.1米
占地面積：113.7平方
建筑總面積/總層高：312平米（不含入戶平臺、陽臺、露臺）/總高11.5米，屋檐口高9.7米
施工圖(建施圖、結施圖、水施圖、電施圖）共42張+高清效果圖。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗節點詳圖等）
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）
平面功能介紹：

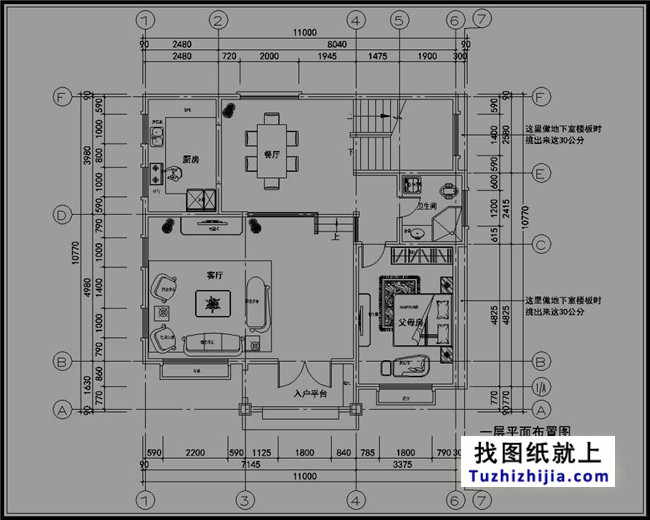

一層：一室兩廳一廚一衛一樓梯；
進門中間入戶平臺（6.7㎡），進門右邊老人房（15.0㎡），進門左邊客廳（33.2㎡）
右邊中間衛生間（8.2㎡），左邊后面廚房（9.6㎡），后面中間餐廳（17.7㎡）
后面右邊樓梯和過道（12.2㎡），以上面積均為室內套內實用面積。

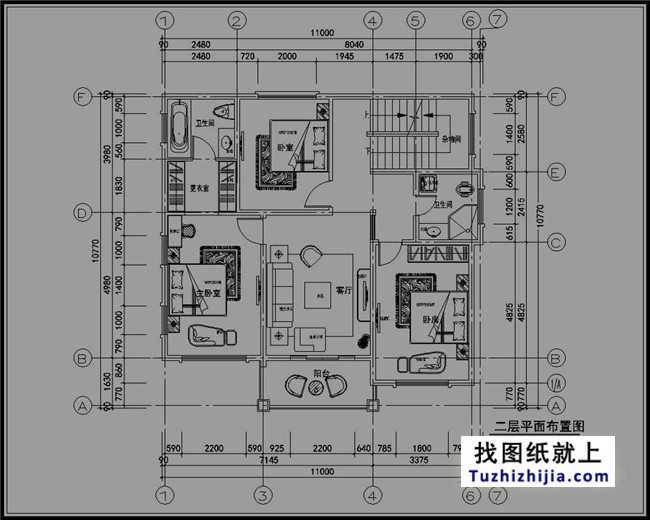

二層：三室一廳一陽臺兩衛一樓梯；
入戶平臺上陽臺（6.7㎡），右邊前面帶衛生間主臥室（22.50㎡），前面中間客廳（20.9㎡）
右邊中間公衛生間（4㎡），左邊后面書房（9.6㎡），后面中間次臥一（12.1㎡），前面左邊臥室二（16㎡）；后面右邊樓梯（10.9㎡），以上面積均為室內套內實用面積。

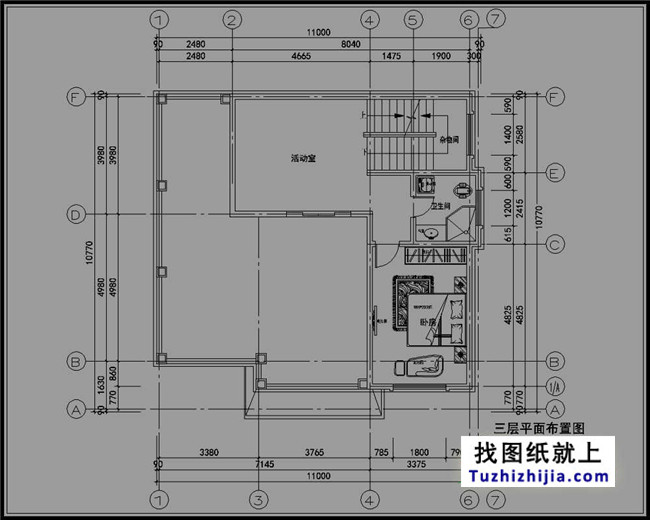

三層：兩室一活動室一露臺一衛生間一樓梯（活動室可以自定義大小）；
右邊前面臥室一（17.20㎡），前面中間臥室二（10.9㎡）
右邊中間公衛生間（4㎡），左邊后面中間活動房（28㎡），后面右邊樓梯（10.9㎡），以上面積均為室內套內實用面積。
