圖紙介紹：本戶型為預算10萬的簡單二層半別墅房屋設計圖，外觀簡單，造價低，適合農村建造。
占地面積：8.94m*10.64m，90平方米左右；
建筑層高：二層半；
建筑高度：9.60米（含屋頂）；
設計功能：

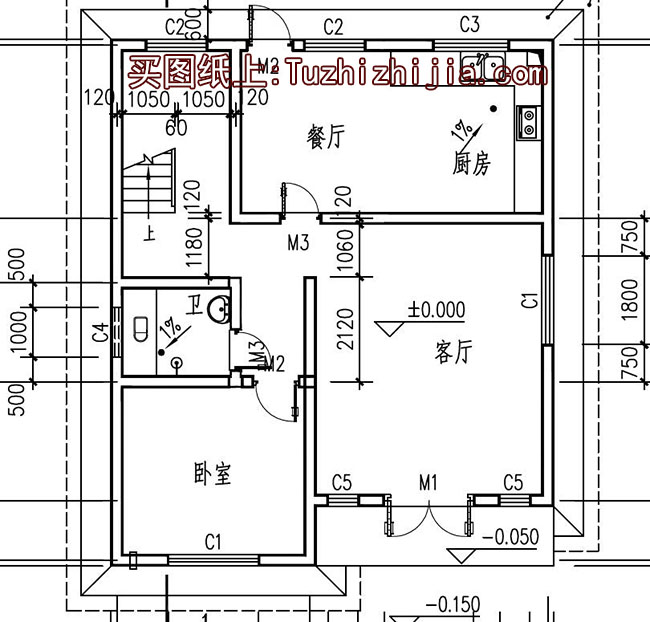

一層戶型展示：客廳、廚房、餐廳、臥室、衛生間；

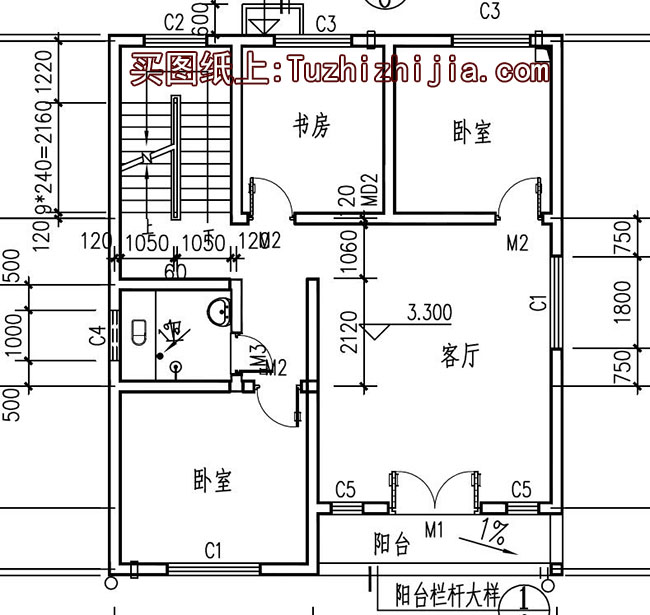

二層戶型展示：客廳、臥室x2、書房、衛生間；

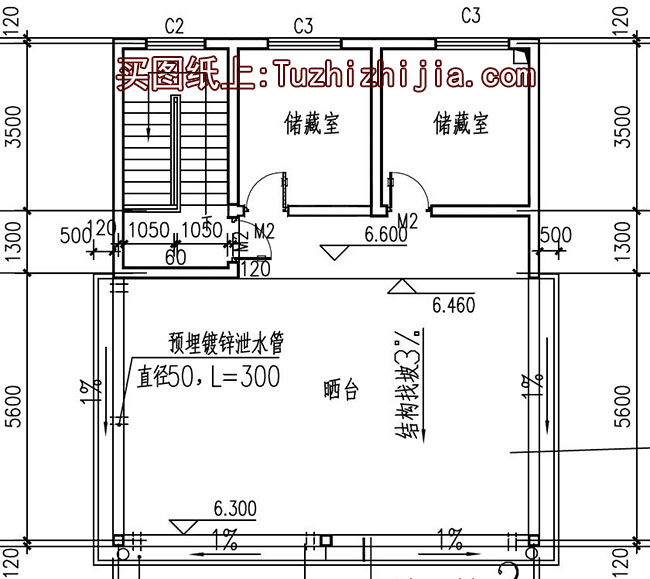

三層戶型展示：房間x2(可根據實際情況做儲藏間或臥室、書房、棋牌室等)、露臺；
圖紙目錄：
建筑圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表；
結 構 圖：結構設計總說明、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖；
電 氣 圖：電氣設計說明、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
全套A3設計圖+高清效果圖，拿到即可施工。
