圖紙介紹：本戶型為三層復式別墅，客廳中空，帶車庫和屋頂花園，空間利用極高。本戶型戶型合理，采光通風良好；坡頂造型簡潔，美觀大方，富有現代氣息。
占地面積：11.7m*11.1m，126平方米左右；
建筑層高：三層；
建筑高度：11.41米（含屋頂）；
設計功能：

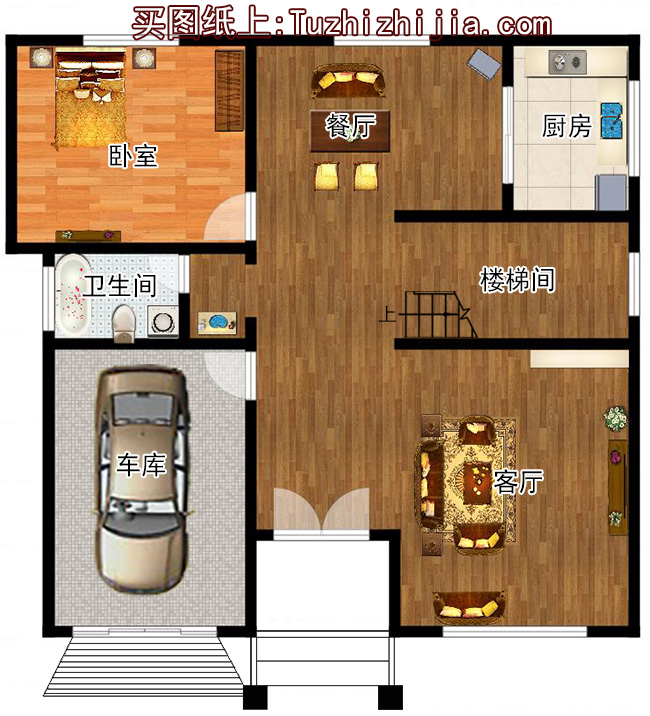

一 層：客廳（中空）、臥室、廚房、餐廳、衛生間、車庫

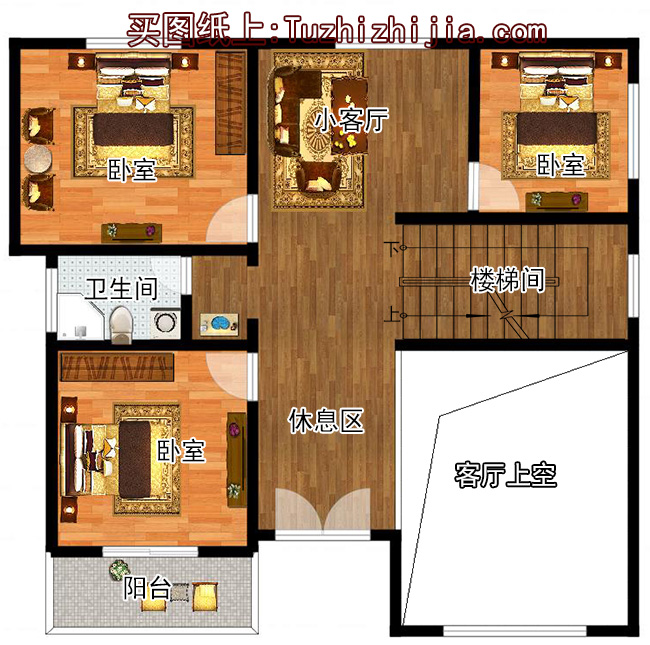

二 層：小客廳、臥室（附陽臺）、2臥室、衛生間
三 層：小客廳、臥室（附陽臺）、2臥室、衛生間、露臺
圖紙目錄：
建 筑 圖：建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表
結 構 圖：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖
給排水圖：給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖
本套圖紙有施工圖55張，效果圖2張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵！
