建筑層數：三層
占地尺寸：面寬13.5米x進深12.9米
占地面積：163.8平方
建筑總面積/總層高：457.5平米（不含入戶平臺、陽臺、露臺）/總高12.64米，屋檐口高10.24米
施工圖(建施圖、結施圖）共45張+高清效果圖。
建施圖指（建筑說明、每層平面圖、各面立面施工圖、以及剖面圖、門窗、節點詳圖等）14張
結施圖指（結構說明、基礎圖、柱配筋、板配筋、梁配筋等與鋼筋結構有關的圖紙）13張
水施圖指（水路說明、給水系統、排水系統、給排水詳細布置等）7張
電施圖指（電路說明、電路系統、強弱電位置/線路布置、燈控照明、防雷系統等）13張
平面功能介紹：

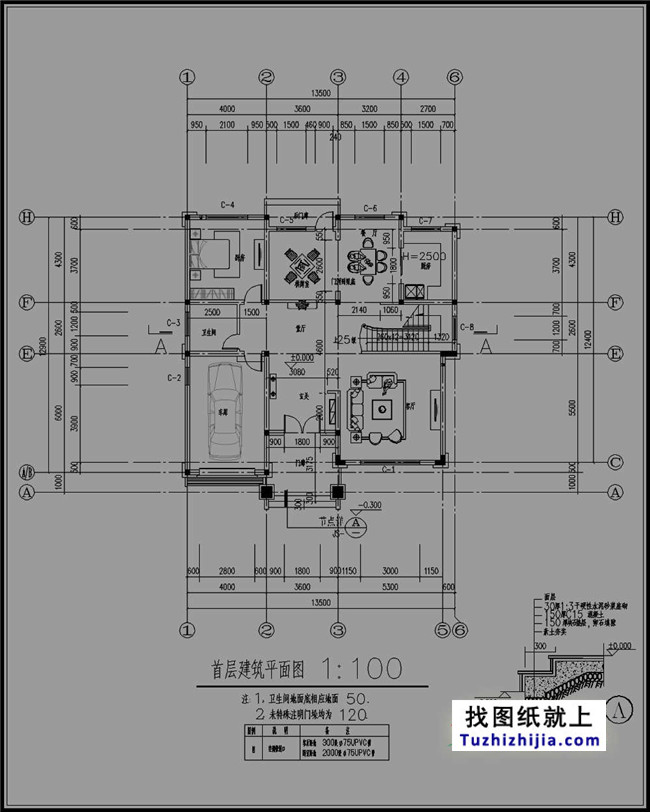

一層：兩室兩廳一廚一衛一樓梯一堂廳（玄關）
門廊（11.4㎡）進門前面中間玄關（堂廳）（23.9㎡），進門前面右邊復式客廳（29.2㎡），進門左邊前面車庫（24.6㎡）右邊后面廚房（10㎡），后面中間餐廳/棋牌室/后門廊（13.8㎡/13.3/5.5㎡），左邊中間衛生間和過道（6.2/3.8㎡），左邊后面臥室（17.2㎡）。右邊中間雙跑樓梯（15.3㎡），以上均為單空間建筑面積。

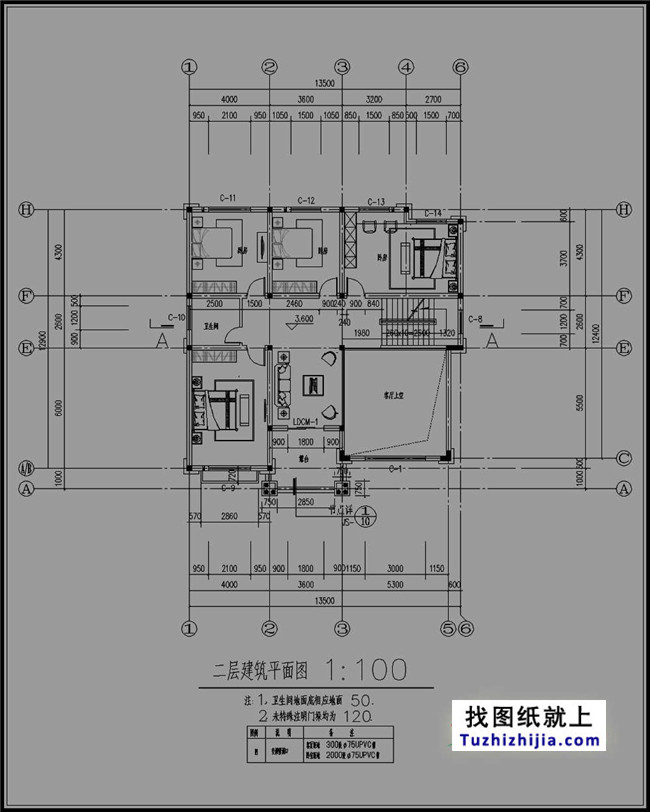

二層：四室兩衛一廳一樓梯一陽臺
陽臺（11.4㎡）前面中間起居室（23.9㎡），前面右邊復式中空客廳（29.2㎡），左邊前面主臥帶衛生間（19.3/5.3㎡）右邊后面臥室帶書房（23.8㎡），后面中間次臥一（15.5㎡），左邊中間衛生間和過道（6.2/3.8㎡），左邊后面臥室二（17.2㎡）。右邊中間雙跑樓梯（15.3㎡），以上均為單空間建筑面積。
三層：兩室一活動室一露臺一衛生間一樓梯
左邊前面活動室帶陽臺（43.3/8.1㎡），前面右邊露臺（29.2㎡），右邊后面臥室帶書房（23.8㎡），后面中間次臥一（15.5㎡），左邊中間衛生間（6.2㎡），左邊后面臥室二（17.2㎡）。右邊中間雙跑樓梯（15.3㎡），以上均為單空間建筑面積
閣樓上全架空族做儲物。
