圖紙介紹：110平方米新農村三層房屋設計圖，含外觀效果圖，該戶型外立面高聳氣派，白色的羅馬柱富有質感及美感，外立面的鏤空裝飾美化整個建筑外觀，簡單大氣的白色外墻搭配藍色屋頂，淡雅別致，落落大方，該戶型是三開間戶型，室內布局設計師經過合理布局和優化，不浪費一點空間，布局緊湊流暢，具有較高的實用性。
占地面積：11.80m*11.20m，110平方米左右；
建筑層高：三層；
建筑高度：12.72米（含屋頂）；
設計功能：

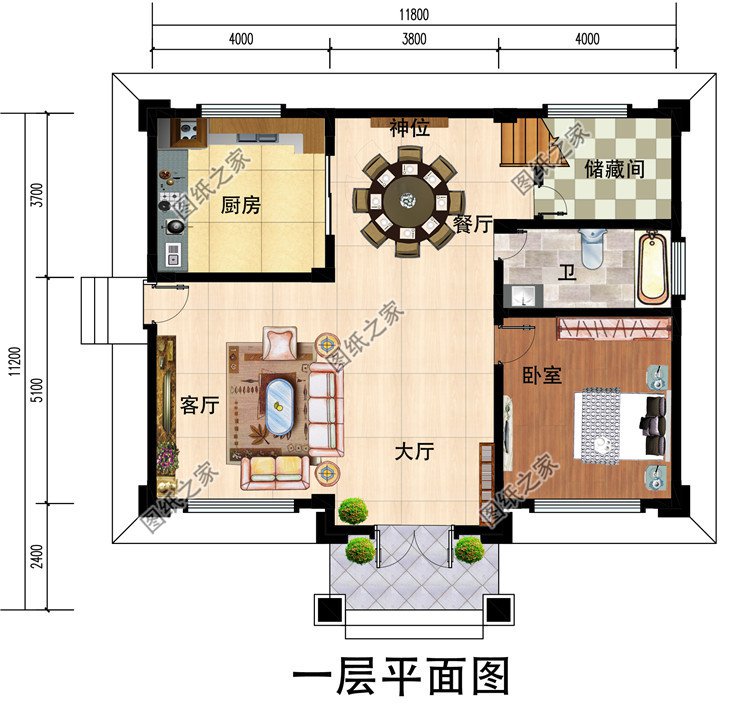

一層戶型：門廳、大廳、客廳、神位、餐廳、廚房、臥室、衛生間、儲藏間；

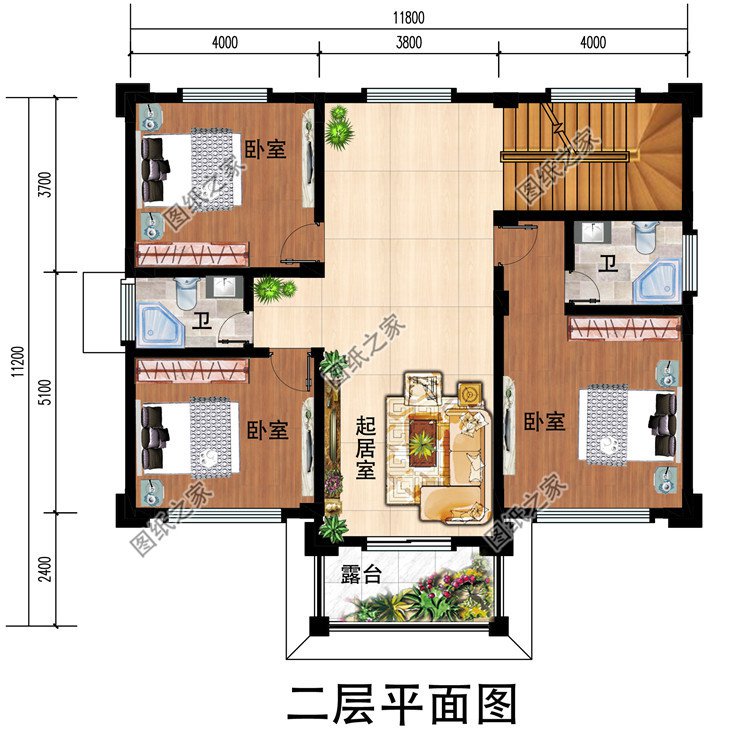

二層戶型：臥室x3、起居室、衛生間x2、露臺；

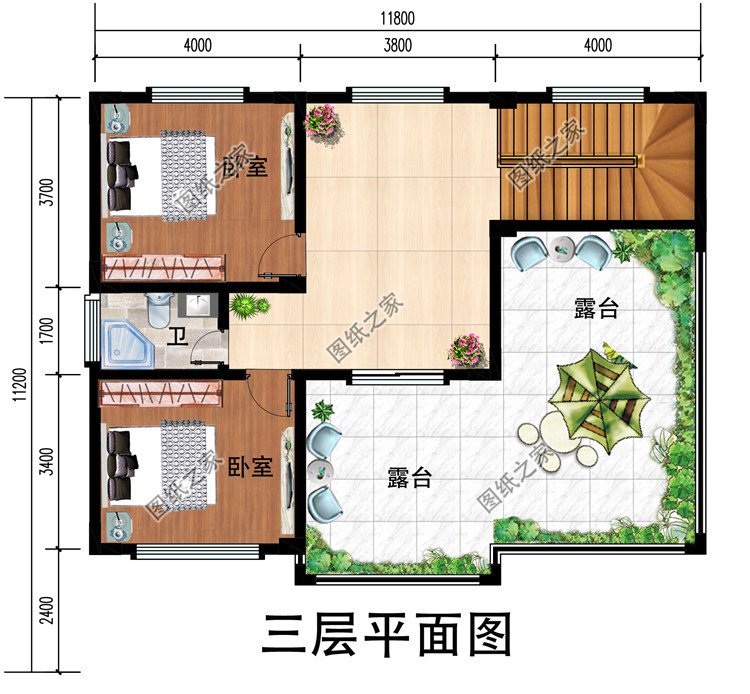

三層戶型：臥室x2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
