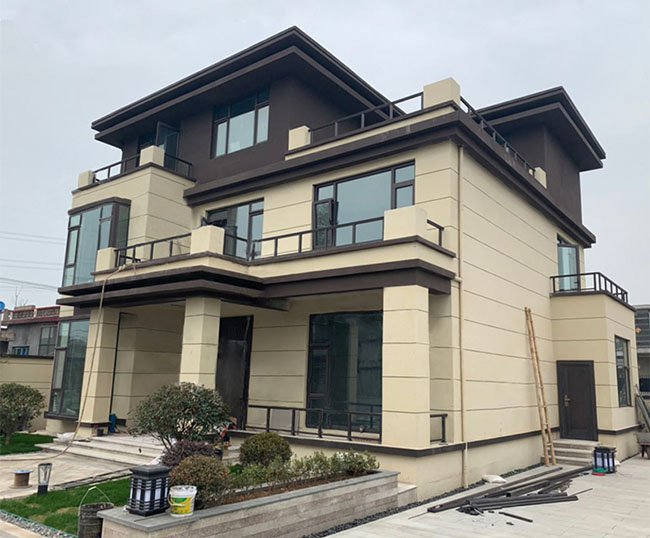

圖紙介紹：新中式帶露臺30萬左右農村三層別墅，客廳中空，外觀高低錯落有致，建筑色彩鮮艷豐富，富有層次感的坡屋頂，它象征著富足美好的鄉村田園生活。
占地面積：12.5m*11.0m，一層占地110平方米左右；
建筑層高：三層；
建筑高度：12.48米（含屋頂）；
設計功能：

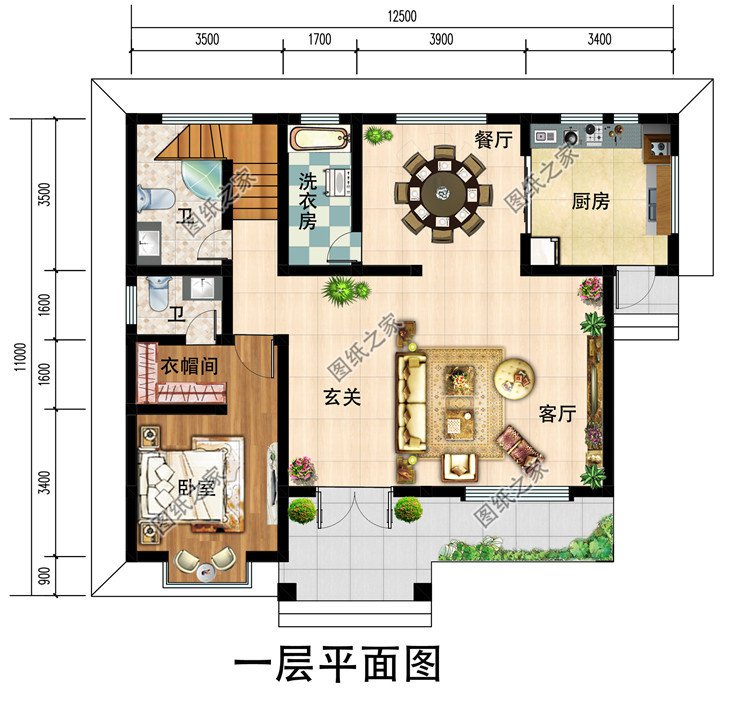

一 層：客廳、廚房、餐廳、臥室（帶衛生間）、洗衣間、衛生間；

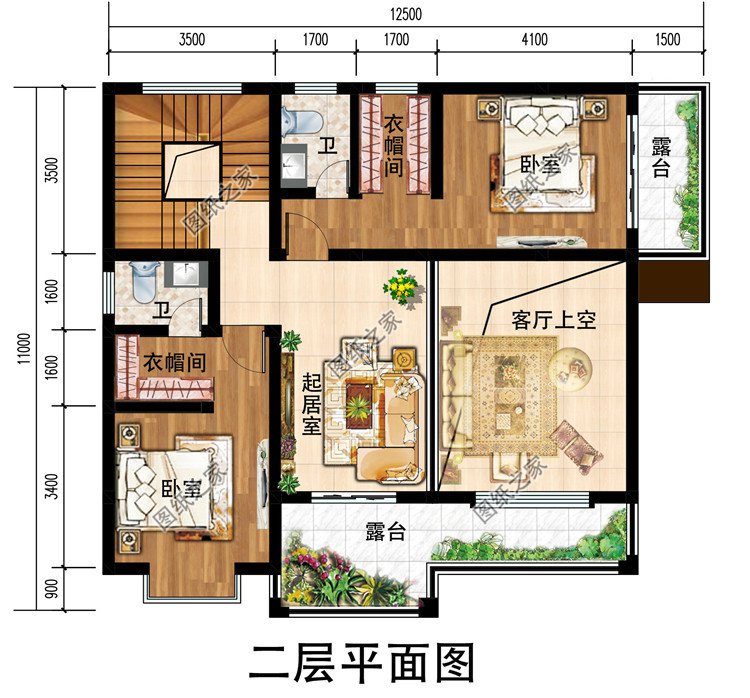

二 層：客廳上空、家庭室、臥室（帶衣帽間、衛生間、露臺）、臥室（帶衛生間）、露臺；

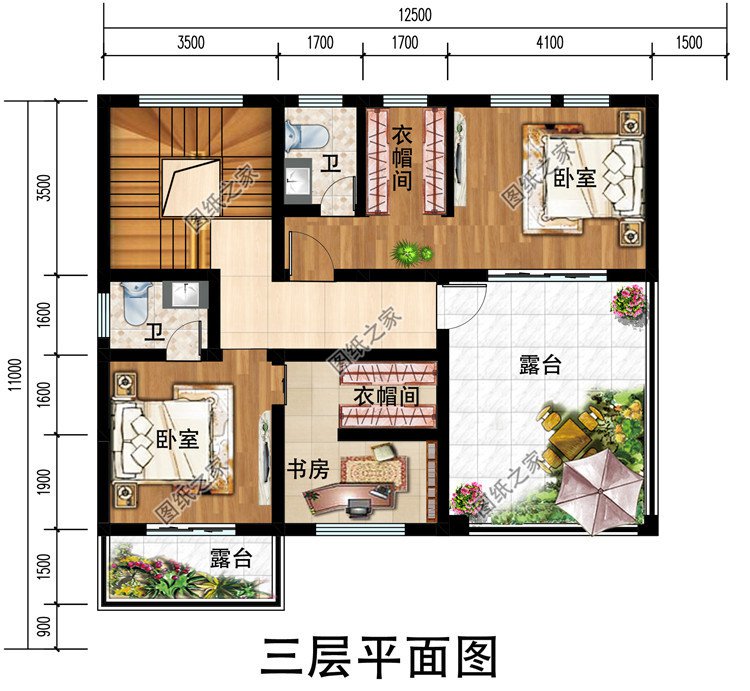

三 層：臥室（帶衣帽間、衛生間）、臥室（帶衛生間、衣帽間、書房、露臺）、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
