圖紙介紹：面寬22米的高端三層自建房別墅設計圖，外觀效果圖豪華大氣，還帶健身房，造型精致，色彩搭配清新高貴，看起來就非常精致典雅。外墻主體以黃色外墻真石漆裝飾，外墻磚點綴，屋頂是藍色波形瓦，高貴典雅，一看就是大戶人家。一層廚房餐廳相連，干凈衛生；娛樂室休閑娛樂品茶賞景，儲物間放置雜物，節省空間；二層主次分明；書房，辦公看書兩不誤；三層大露臺滿足晾曬需求，可供家人交流感情。
占地面積：22m*13.5m，222.47平方米；
建筑層高：三層；
建筑高度：12.752米（含屋頂）；
設計功能：

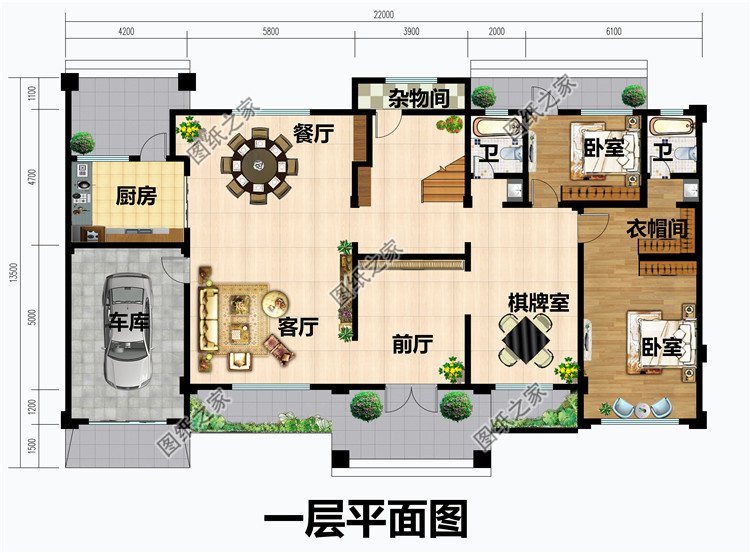

一層戶型：前廳、客廳、餐廳、廚房、棋牌室、臥室（帶衛生間衣帽間）、臥室、衛生間、車庫、儲物間；
二層戶型：客廳上空、茶廳、臥室（帶衛生間起居室）、臥室（帶衛生間衣帽間書房）、臥室x2、衛生間、陽臺；

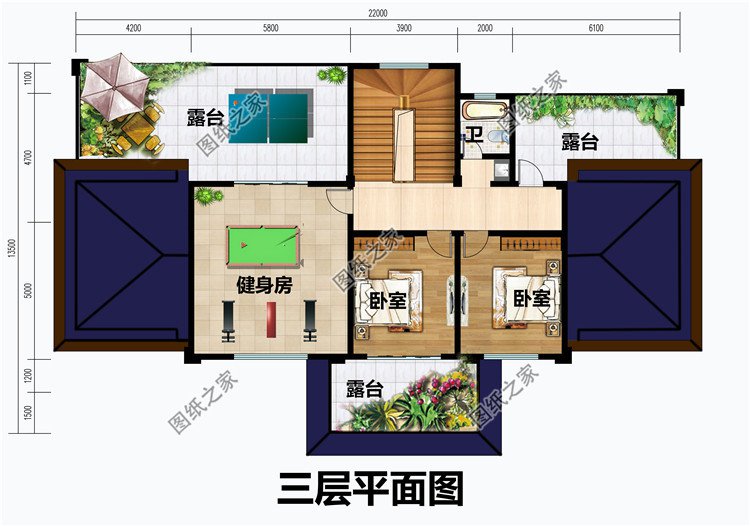

三層戶型：健身房、臥室x2、書房、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
