圖紙介紹：本戶型為現代三層復式小別墅設計圖，外觀新穎、時尚，帶大露臺，屋頂為平屋頂，屋頂外圍有裝飾坡屋頂，方便放太陽能、儲水箱、太陽能板等，戶型布局比較前衛，開闊明亮的復式大客廳是設計亮點，二層、三層一廳、兩室的布局，滿足絕大部分家庭的居住、娛樂、生活需求。
占地面積：11.0m*9.7m，105平方米左右；
建筑層高：三層；
建筑高度：13.5米（含屋頂）；
設計功能：

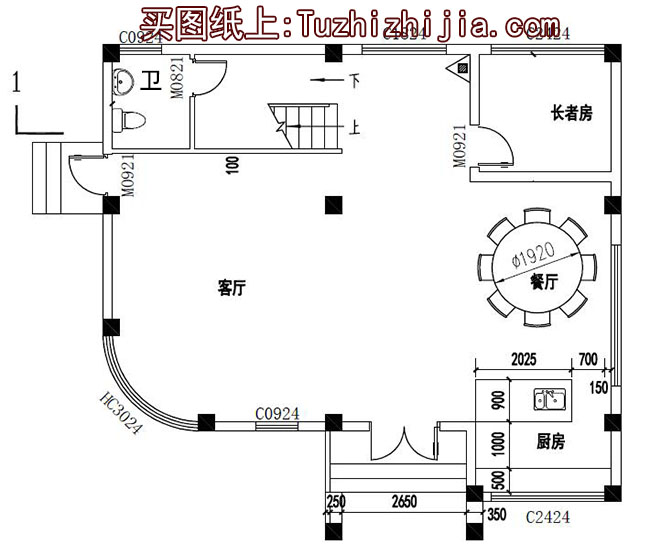

一 層：客廳、餐廳、廚房、臥室、衛生間；
二 層：客廳上空、起居室、臥室x2、儲物間（衣帽間）、衛生間、陽臺；

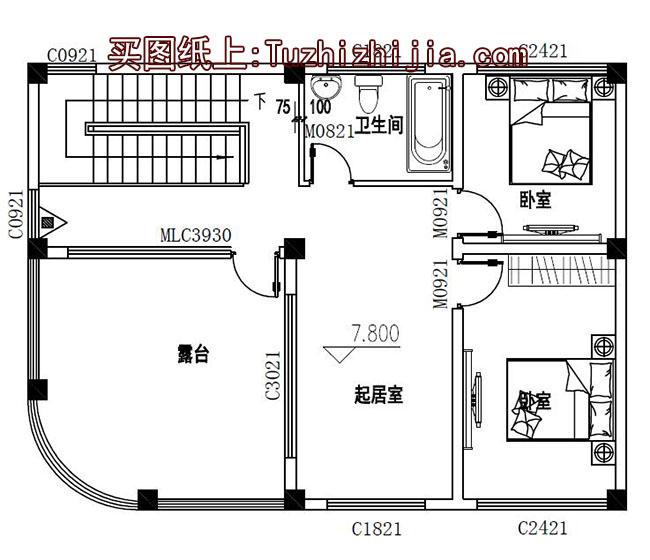

三 層：大露臺、起居室、臥室x2、衛生間；
圖紙目錄：
建 筑 圖：建筑設計說明、工程做法、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、電氣設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
