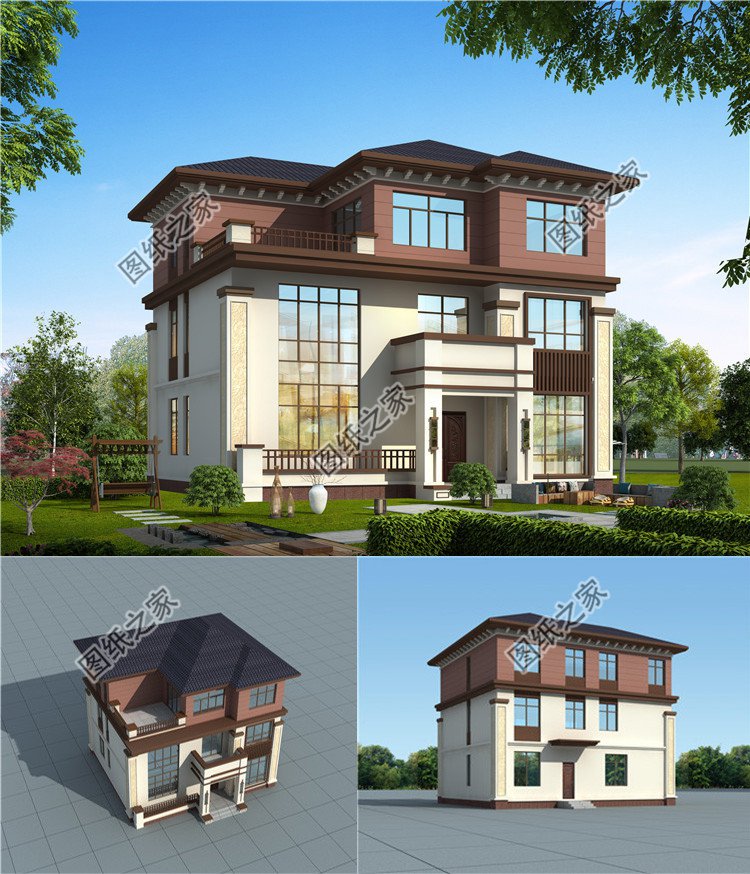

圖紙介紹:面寬13米左右新中式帶堂屋三層農村別墅設計圖,大氣高端,好看實用,返鄉建房非它莫屬!一套簡約、純粹又質樸的新中式風格別墅,然而,簡約并不意味著簡單,細細品味,就會發現許多屬于東方主義的美,充分考慮到農村居民的生活習俗,將堂前設于進門處,也是農村俗稱的堂屋。帶獨立衛生間的臥室可做老人房,方便老年人的生活起居。餐廳很大,來親戚朋友絕對可以坐的下;小客廳帶有陽臺,精致大方,可做小型客廳,給了二樓一個獨立空間,為家人提供休閑娛樂場所,經典不過時。三層露臺空間大,可以種植花草樹木,營造空中花園,增強視覺效果。農忙時也可以晾曬大量的農作物,方便省心。
占地面積:13.2m*12.6m,151.58平方米左右;
建筑層高:三層;
建筑高度:12.956米(含屋頂);
設計功能:

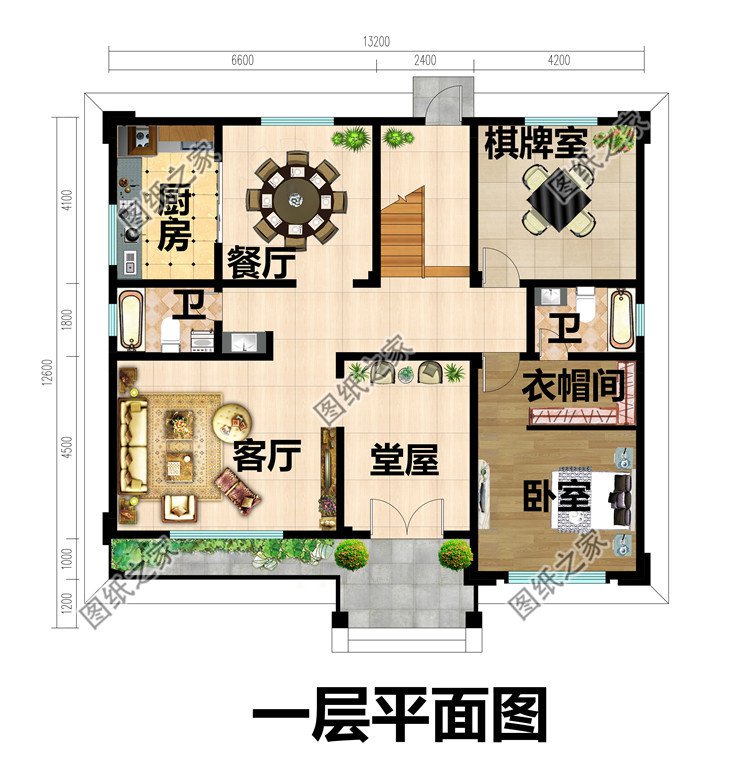

一層戶型:堂屋、客廳、廚房、餐廳、棋牌室、父母房(帶衣帽間、衛生間)、衛生間;

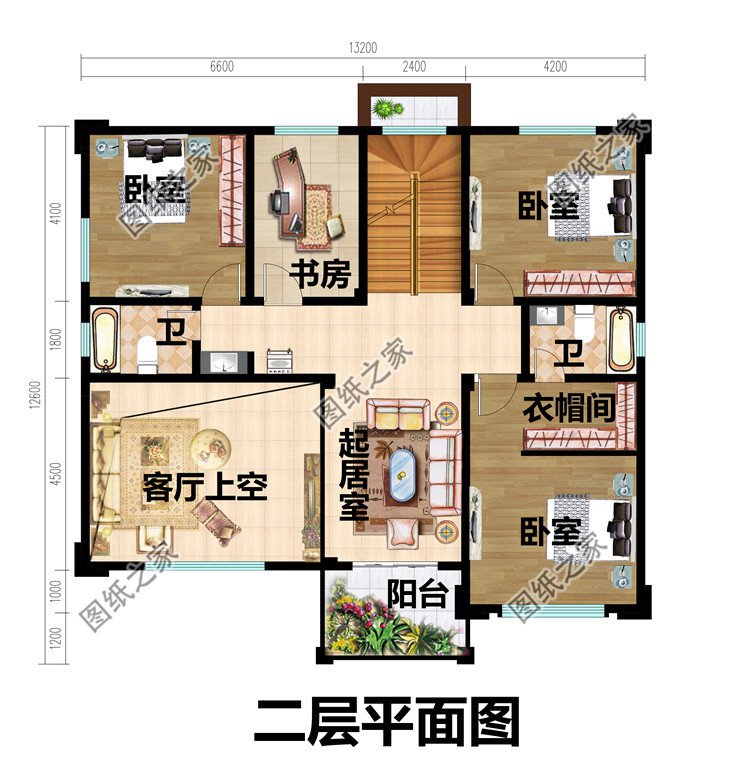

二層戶型:客廳上空、小客廳、臥室x2、臥室(帶衣帽間、衛生間)、衛生間、露臺;

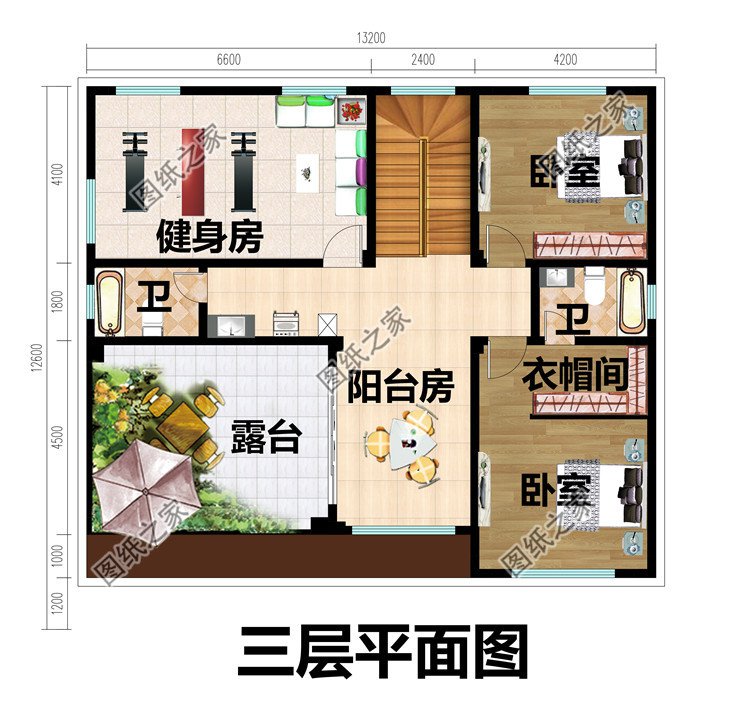

三層戶型:健身房、陽光房、臥室、臥室(帶衣帽間、衛生間)、衛生間、露臺;
圖紙目錄:
建 筑 圖:建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等;
結 構 圖:結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等;
給排水圖:給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等;
電 氣 圖:電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等;
