圖紙介紹：新農村自建三層復式結構房屋別墅設計圖紙及效果圖，本款別墅，客廳中空，符合現代審美的大窗別墅，造型氣派戶型通透，擺脫了很多農村自建房的傳統束縛。一層設有茶莊，方便招待親友時使用，非常實用的一個設計功能。三樓設計有一個大露臺，方便主人生活使用。
占地面積：11.44m*13.44m，138平方米左右；
建筑層高：三層；
建筑高度：12.7米（含屋頂）；
設計功能：

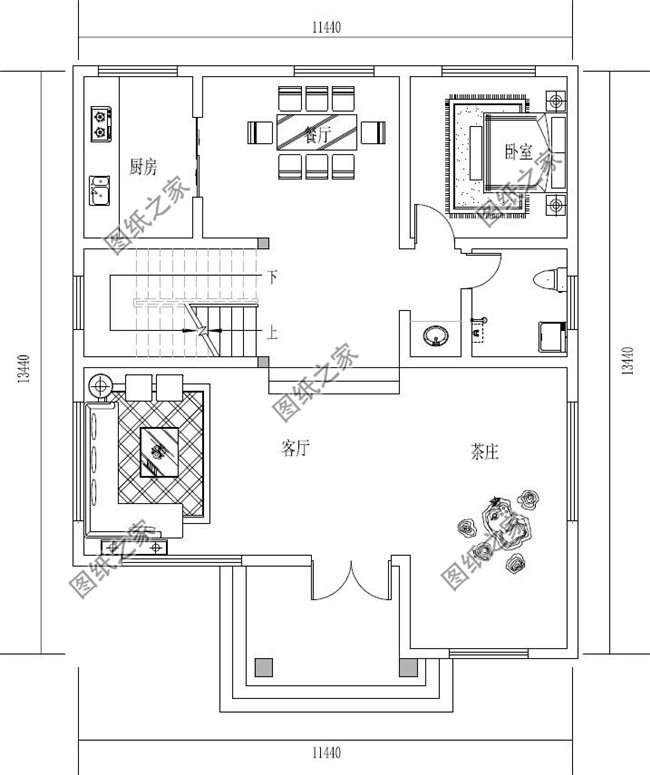

一層戶型：客廳、茶莊、廚房、餐廳、臥室、衛生間；

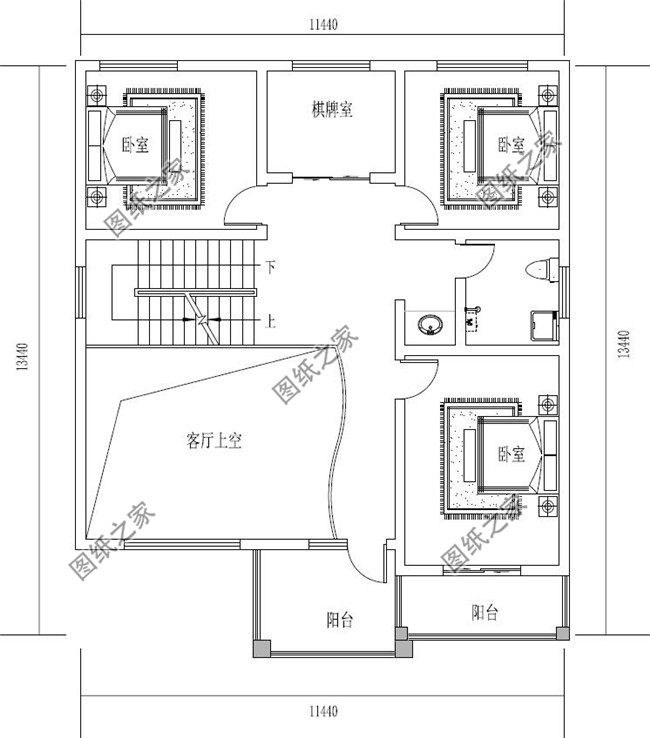

二層戶型：客廳上空、臥室x3、棋牌室、衛生間、陽臺；

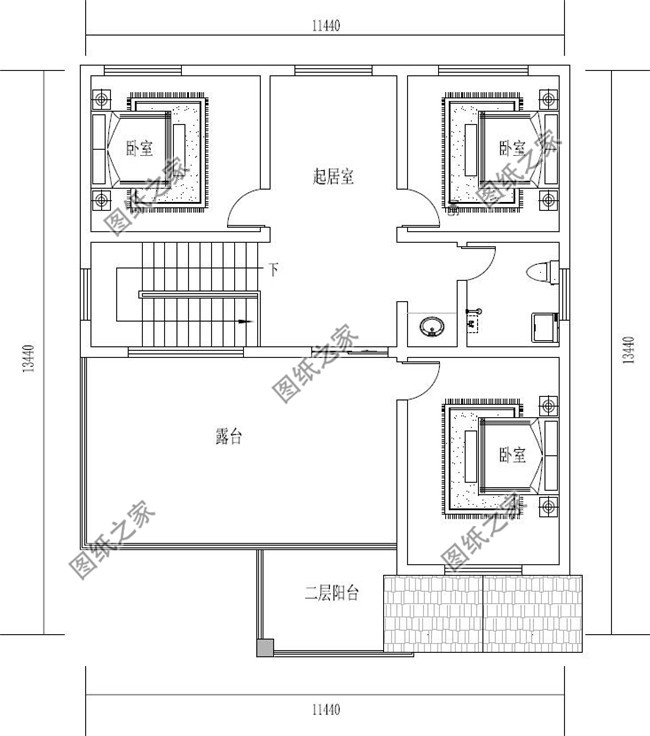

三層戶型：起居室、臥室x3、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
