圖紙預覽及簡介：[僅是局部效果預覽，詳細圖紙請下載附件查看]
建筑占地面積：8.9米×10.14米；
建筑層數：三層；
建筑高度:10米（不含屋頂）；
設計功能：

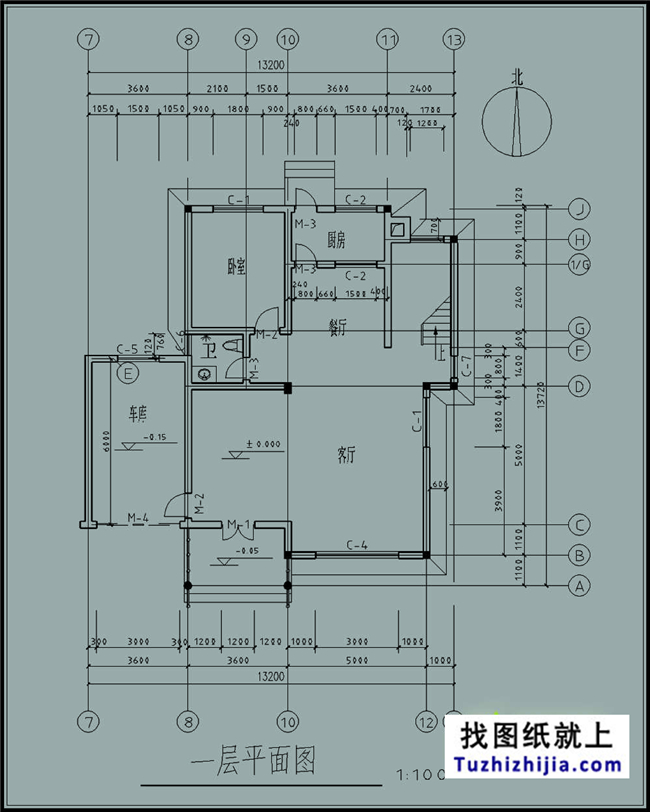

一層：客廳、衛生間、車庫、廚房、餐廳、樓梯間；

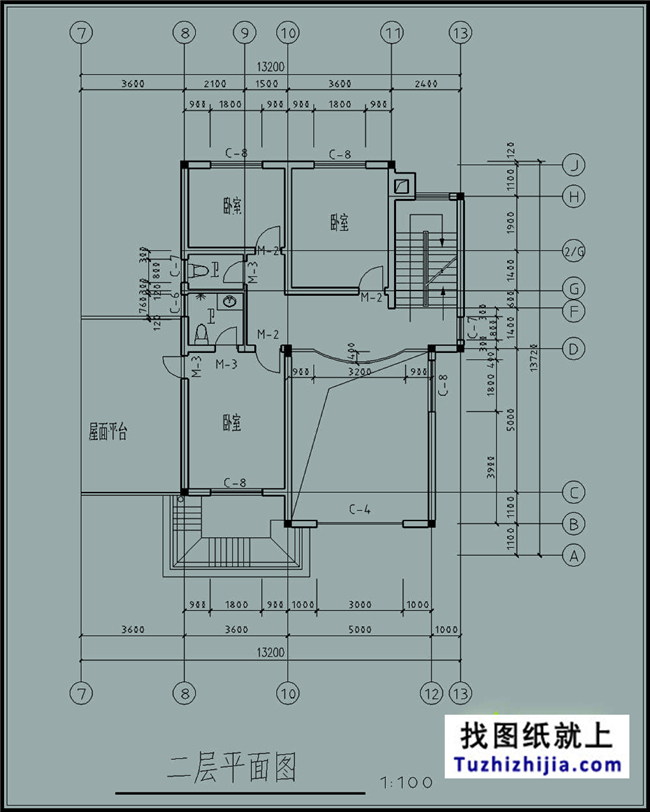

二層：樓梯間、起居室、臥室、衛生間、臥室、臥室（附陽臺）；
三層：露臺、露臺、衛生間、樓梯間、臥室；
圖紙目錄：效果圖、建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、西立面圖、北立面圖、南立面圖、1-1剖面圖、基礎平面圖、結構設計說明、屋頂梁板平法施工圖、樓梯配筋圖、二層板平法施工圖、三層板平法施工圖、二層梁平法施工圖、三層梁平法施工圖；
1.本農村房屋設計通用圖結構體系為三層磚混結構，占地面積:90平方米，建筑面積:240平方米。
2.本工程所注一層室內地坪標高為正負0.000。
3.圖中所注尺寸除標高以米為單位，其余均以毫米為單位。
4.本設計不含二次裝修，二次裝修設計方案與設計單位協商確定后方可進行實施。
5.砌體材料均用燒結粘土空心磚。
6.窗臺高度不足900處， 在窗臺內側設防護欄桿，防護欄桿凈高1050mm，豎桿凈距≤110mm，樣式由甲方自定。
7.本工程建筑類別性質為三類民用建筑，設計安全等級為二級，建筑物耐火等級為二級，屋面防水等級為III級，抗震烈度少于6度，建筑設計使用年限為50年。
8.地面做法：20厚1：2水泥砂漿面，70厚C15素砼墊層，80厚卵石墊層，素土夯實。
9.散水做法：600寬60厚C15細石砼加漿隨搗隨抹(5％坡，)80厚卵石墊層，素土夯實。散水每隔6M設分倉縫，分倉縫之間，散水與墻體交接處均嵌油膏。
10：樓面做法：現澆板樓板上基層處理后，純漿套漿20厚1：3水泥砂漿隨搗隨抹。
11.衛生間做法：現澆鋼筋混凝土樓板，20厚1：2.5防水砂漿拉毛，花色瓷磚貼面。
12.天棚做法：板底基層處理后，15厚水泥紙筋灰分層抹平，2厚紙筋灰光面，106涂料刷白。
13.檐溝做法：分水線縱坡1% ，防水涂料，20厚1：2水泥砂漿摻5%防水劑，C15細石混凝土找坡。
14.門窗工程：門為膠合板門。窗均為鋁合金窗，采用銀灰色框、白色玻璃。
15.凡建筑室內陽角均設2000高、50寬、1：2水泥砂漿護角。
