圖紙介紹：本戶型為新農村三層住宅設計方案，帶車庫、帶大露臺，客廳和餐廳部分中空，滿足農村自建需求，外墻裝飾可以使用瓷磚或防水涂料，顏色低調而豪華，層次錯落有致，盡顯主人品位。【本方案帶車庫，如果不需要車庫，施工過程中和施工隊協商，改成儲藏間或臥室，不需要再花錢修改圖紙】
占地面積：11.5m*12.5m，140平方米左右；
建筑層高：三層；
建筑高度：12.51米（含屋頂）；
設計功能：

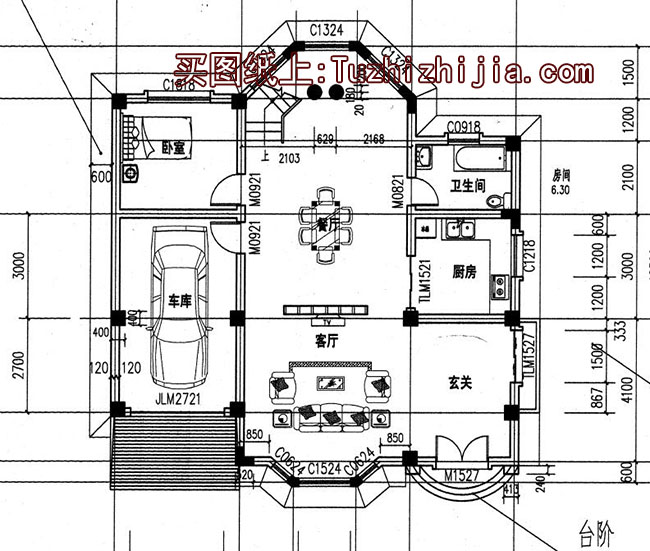

一層戶型展示：客廳、餐廳、廚房、衛生間、臥室、車庫；（車庫可以改成臥室或儲藏間）

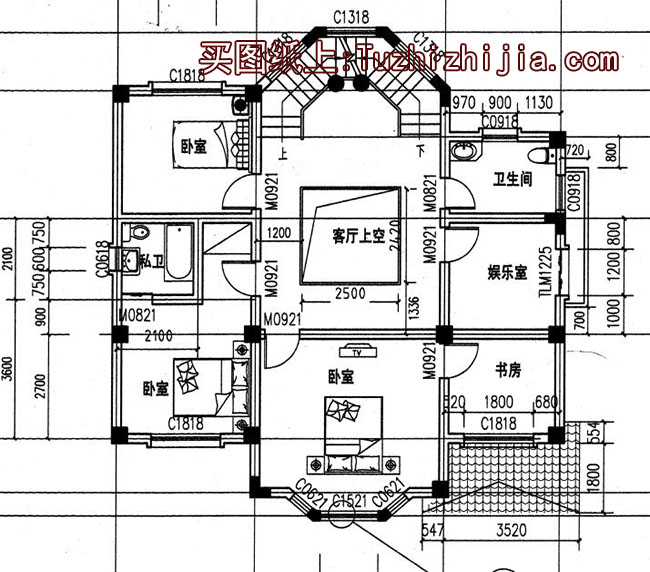

二層戶型展示：主臥（帶衛生間）、臥室x2、書房、娛樂室、衛生間；

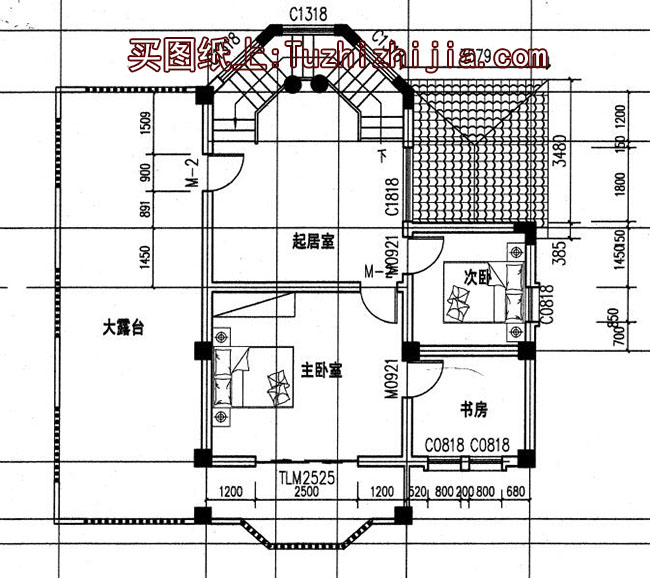

三層戶型展示：起居室、主臥、次臥、書房、大露臺；
圖紙目錄：
建筑圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗表等；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖等；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖等；

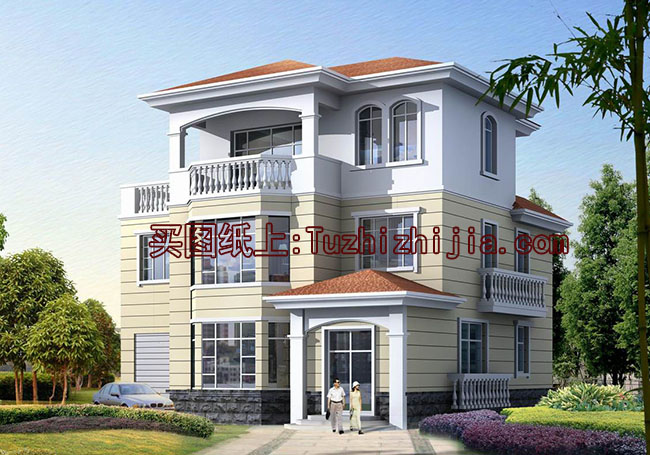

本套圖紙含全套A3施工圖+高清效果圖，拿到即可施工！
