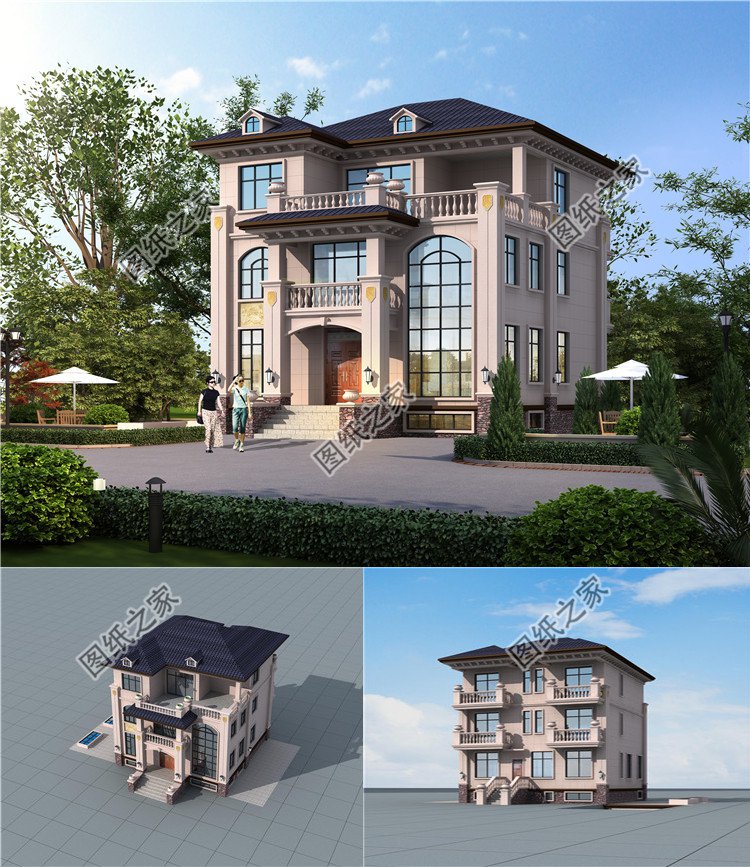

圖紙介紹：三層自建房別墅設計圖，復式挑空客廳+超豪華地下室設計戶型，高端大氣的簡歐風格，整體大方浪漫，藍瓦白墻搭配，配色清新高雅。挑空客廳搭配大的落地窗戶，讓整個房子更加凸顯別墅大氣莊重的氣質。設有露臺，門斗，立體形態豐富多變，造型結構錯落有致，無論從平面結構還是居住體驗都是無可挑剔的首選戶型。地下室設有多功能活動室，最大程度降低娛樂活動對居家生活的影響。一層氣派的中空客廳非常符合別墅的整體氣質。旋轉樓梯也是非常的氣派。二層設置了3間臥室，設置緊湊，方正合理，開窗采光良好，居住舒適度佳！中間起居室靠近中空客廳視野開闊，環境宜人。三層布局與二層一樣，多了一個大露臺，很好的滿足日常晾曬的需求，也是和親友一起觀看風景，乘涼納暑的好地方。
占地面積：16m*13.5m，192平方米左右；
建筑層高：三層；
建筑高度：13.444米（含屋頂）；
設計功能：

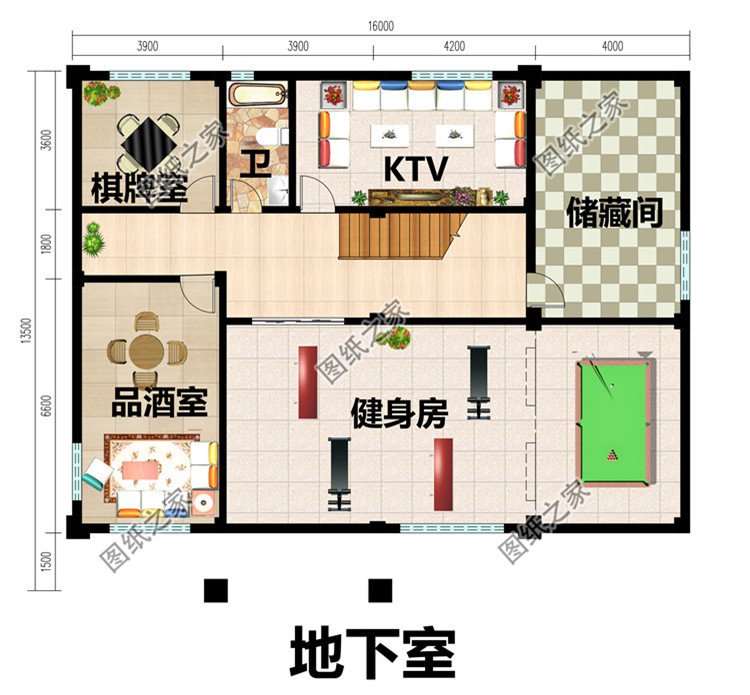

地下室戶型：健身房、品酒室、棋牌室、儲物間、臺球室、KTV、衛生間；

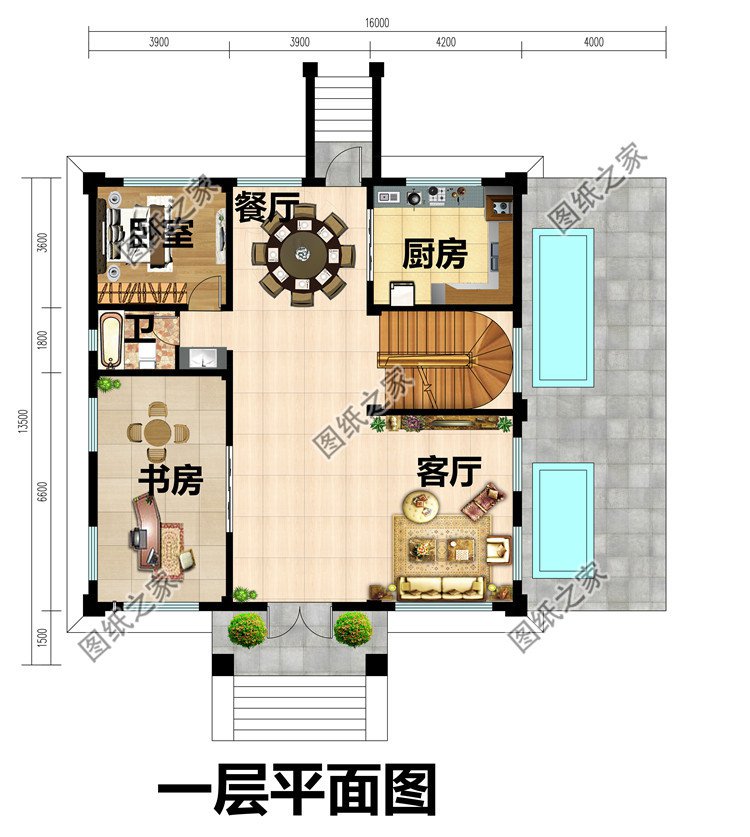

一層戶型：玄關、客廳、茶室+書房、廚房、餐廳、臥室、衛生間；

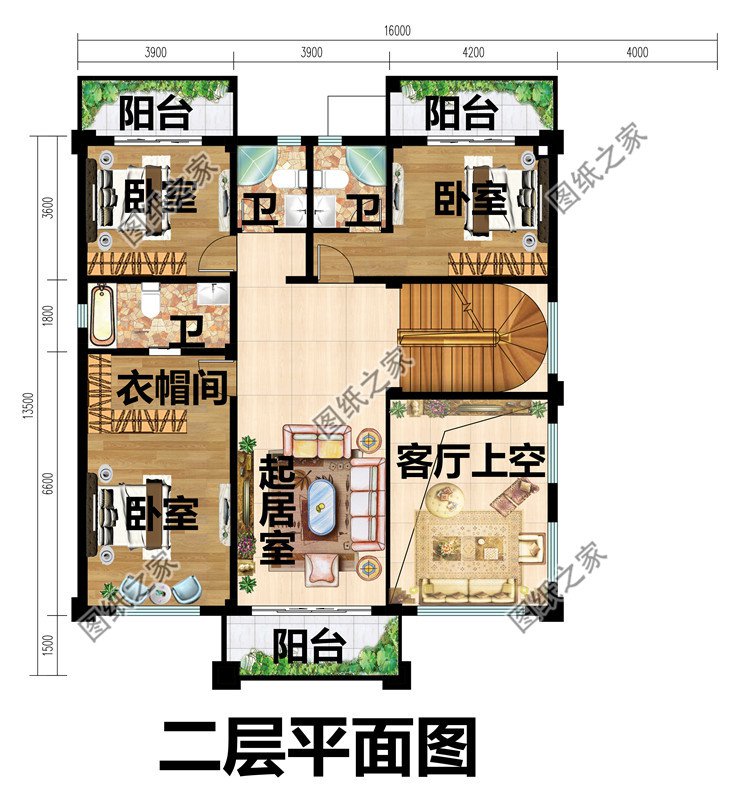

二層戶型：客廳上空、起居室、臥室（帶衣帽間、衛生間）、臥室（帶衛生間）、臥室、衛生間、陽臺x2；

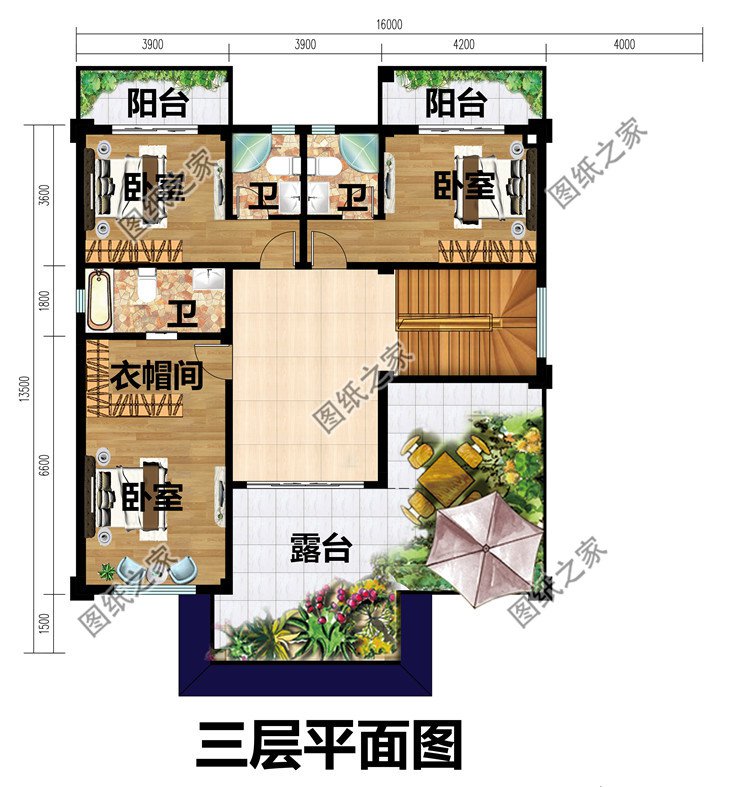

三層戶型：臥室（帶衣帽間、衛生間）、臥室（帶衛生間）x2、陽臺、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
