開間：12 .2米 進深：14.8米
占地面積：166平米
建筑面積：452平米
設計功能：

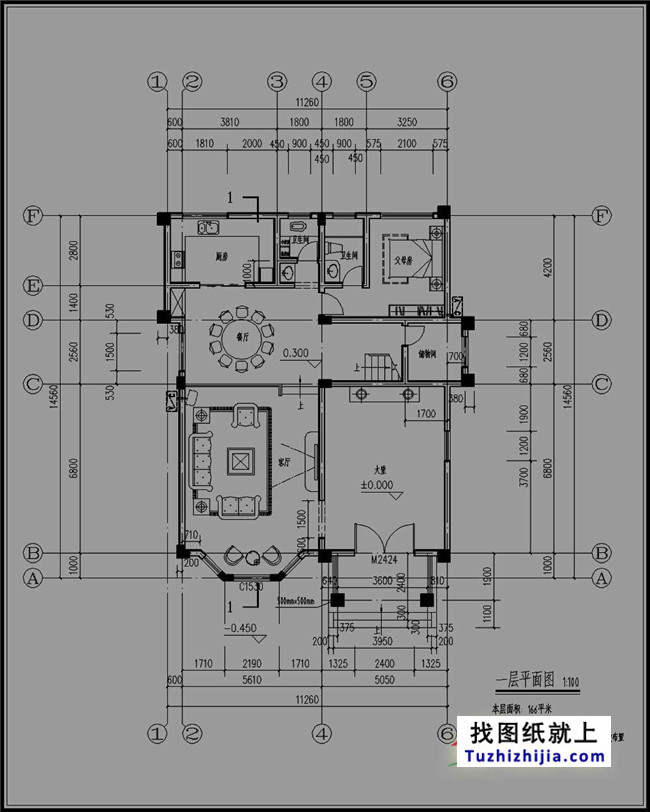

一層：大堂、客廳、 廚房、 餐廳、臥室、衛生間x2、儲藏室;

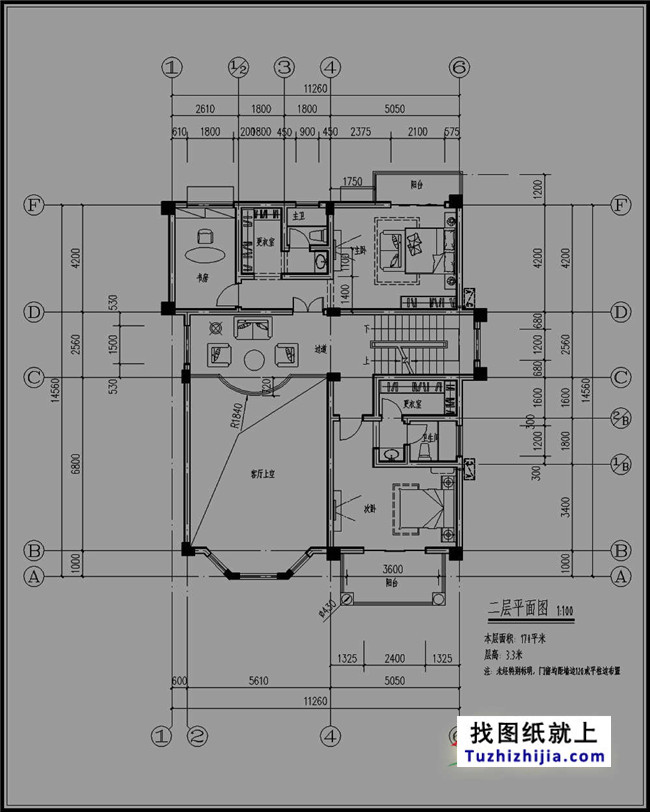

二層：臥室x2、客廳上空、衛生間x2、休閑處、陽臺x2、更衣室x2、書房;

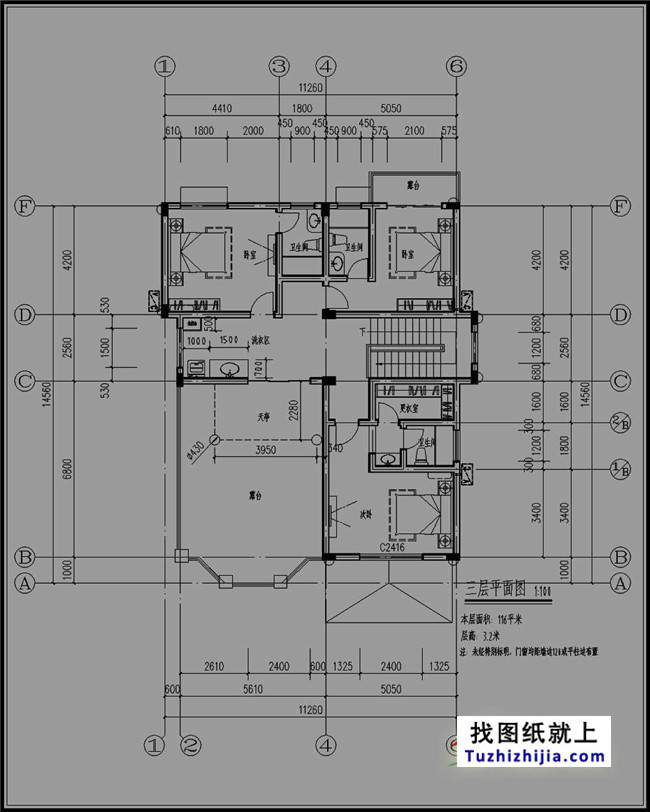

三層：臥室x3、衛生間x3、露臺x2、更衣室、洗衣區。
圖紙詳情：
建施：建筑設計總說明、門窗表、一層平面圖、二層平面圖、三層平面圖、屋頂平 面圖、東立面圖、南立面圖、西立面圖、北立面圖、剖面圖、樓梯平面圖/ 剖面圖、門窗大樣圖、天溝大樣圖、門樓大樣、屋檐大樣;
結施：結構設計總說明、基礎平面布置圖、基礎大樣圖、一層及以下拄定位及配筋 圖、二層拄定位及配筋圖、三層及以上拄定位及配筋圖、基礎梁配筋圖、二 層梁配筋圖、二層板配筋圖、三層梁配筋圖、三層板配筋圖、隔熱層梁配筋 圖、隔熱層板配筋圖、屋面梁配筋圖、屋面板配筋圖、樓梯配筋詳圖；
水施：給排水設計說明、 一層給排水平面圖、二層給排水平面圖、 三層排水平面圖 衛生間大樣圖、給排水系統圖；
電施：電氣設計說明及圖例、一層照明平面圖、二層照明平面圖、三層照明平面圖 一層插座平面圖、二層插座平面圖、三層插座平面圖、一層接地及弱電平面 圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷裝置平面圖、配電系統圖 衛生間局部等電位聯接示意詳圖、弱電系統圖。
