圖紙介紹：豪華三層別墅設計圖紙，歐式風格，外觀大氣漂亮，內部結構合理，空間利用率高，總建筑面積：310平方米；
占地面積：12.9m×11.6m，130平方米左右；
建筑層高：三層；
建筑高度：12米（含屋頂）；

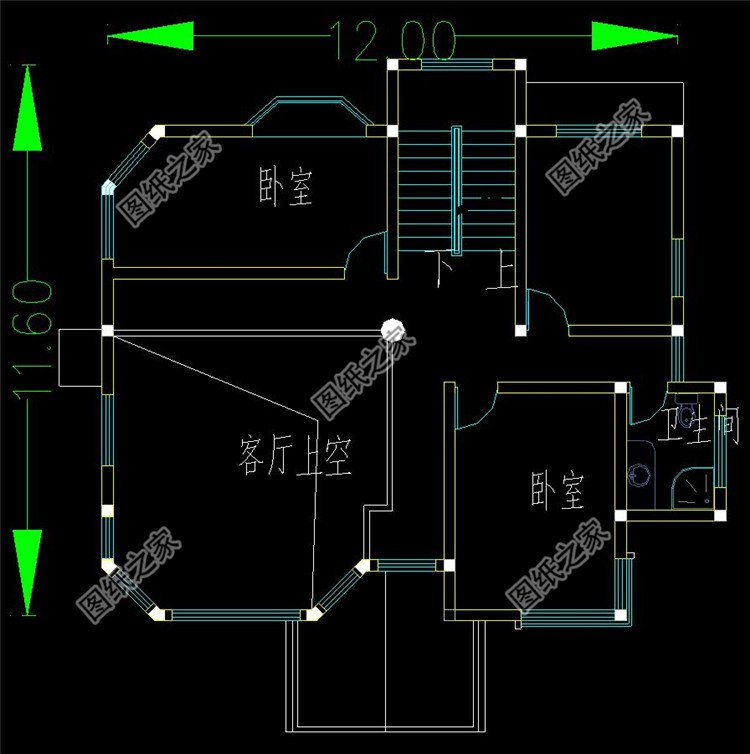

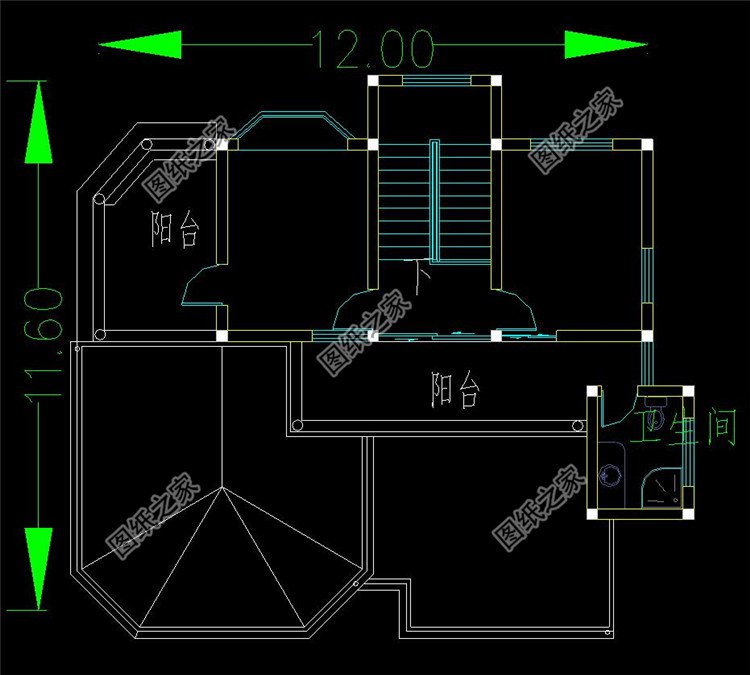

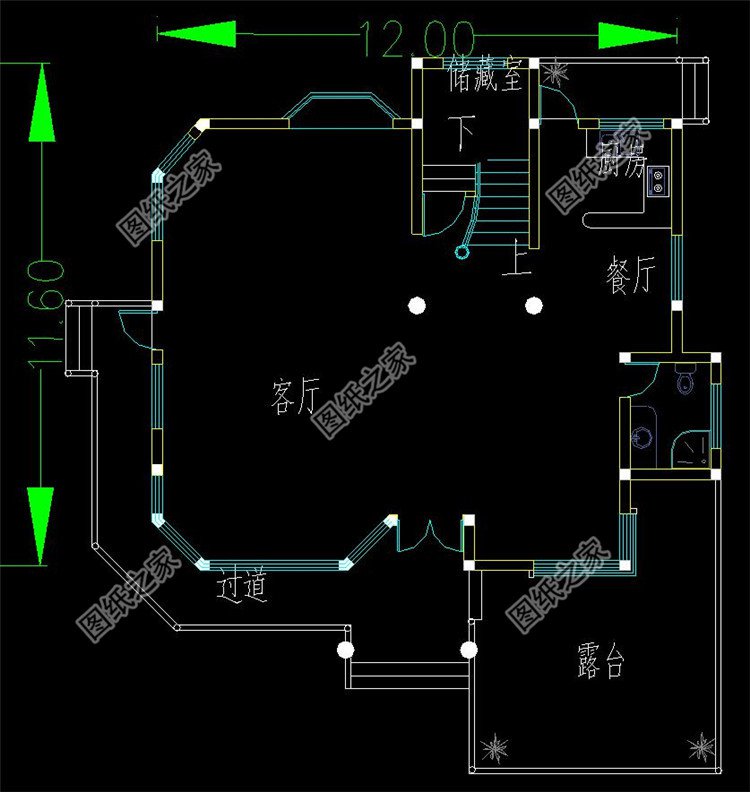

設計功能：一層：過道、客廳、廚房、餐廳、衛生間；二層：3臥室、衛生間；三層：臥室（附陽臺）、臥室、衛生間、陽臺；
圖紙目錄：建筑設計總說明、門窗表、總平面圖、一層平面圖、二層平面圖、三層平面圖、屋面平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、節點大樣圖、窗大樣圖、樓梯詳圖、結構設計說明、基礎平面布置圖、二層梁，板布置圖、柱平面大樣圖、三層梁，板布置圖、頂層梁，板布置圖、樓梯配筋圖、排水設計說明及圖表、給排水總平面圖、一二三層及頂層給排水平面圖、給排水系統圖、電氣設計說明及圖例表、弱電系統圖、一二三層及屋面電氣平面圖、基礎接地平面圖配電系統圖、效果圖等。
