圖紙介紹：三層樓中樓復式別墅設計圖紙，帶全套施工圖和外觀效果圖，1.本工程為占地面積為125.10㎡，總用地面積為137.90㎡，總建筑面積為410.45㎡，層數為三層，檐口高度為10.50米2.墻體：本工程采用混合結構，墻體為承重墻，采用頁巖多孔砌塊砌筑。
占地面積：10.4m*13.7m，130平方米左右；
建筑層高：三層帶閣樓；
建筑高度：12.7米（含屋頂）坡屋頂；
設計功能：

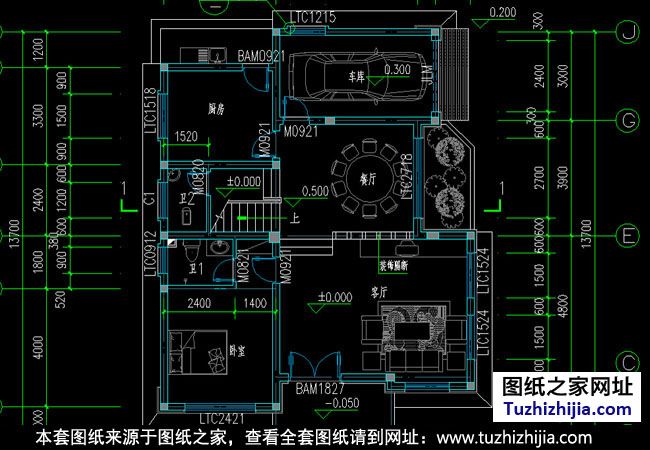

一層：餐廳、客廳、臥室、廚房、車庫、衛生間；

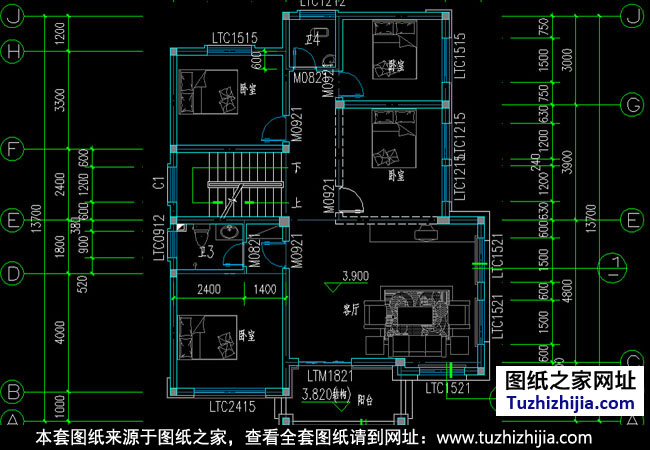

二層：4間臥室、客廳、陽臺、衛生間；
三層：3間臥室、喝茶室、書房、露臺、衛生間；
閣樓：閣樓；

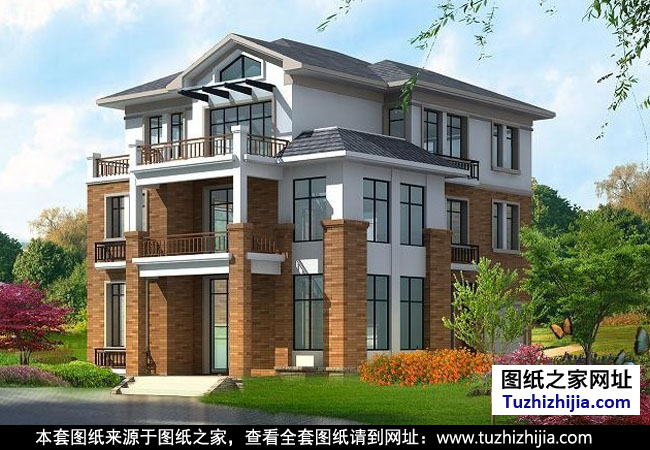

圖紙目錄：建筑：一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、閣樓平面圖、東立面圖、南立面圖、西立面圖、北立面圖、樓梯閣樓層平面圖、樓梯詳圖、門窗表、節點；結構：基礎平面布置圖、結構層梁配筋圖、結構層梁配筋圖、結構層梁配筋圖、屋面結構層梁配筋圖、屋面結構層板配筋圖、構設計總說明、1-1剖面圖；電氣：配電系統圖、設計說明、圖例及設備材料表、一層電氣平面圖、二層電氣平面圖、三層電氣平面圖、閣樓電氣平面圖、屋頂防雷平面圖、屋頂防雷平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖；給排水：給排水設計說明、雨、污、廢、給水系統原理圖、衛生間大樣平面圖、衛生間大樣系統圖、衛生間大樣平面圖、衛生間大樣系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、閣樓層給排水平面圖、屋面給排水平面圖，1張效果圖。
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
【戶型都可左右鏡像】
如果沒找到您喜歡的風格，或尺寸和布局不符合實際建房需求，可以掃一掃左側二維碼加微信量身定制，設計到滿意為止。
圖紙說明
一、圖紙均為高清藍圖，包含全套設計圖，交給施工隊可直接建造；
二、圖紙每個數據都是環環相扣的，修改工作量大，還容易出錯，不支持修改服務；
三、如果您對圖紙的尺寸、戶型不滿意，我們可以按您的要求進行定制；
四、圖紙通俗易懂，只需按圖施工即可1比1還原效果圖，我們還提供在線指導服務。
