圖紙介紹:這是一套小戶型簡單三層簡歐別墅房屋設計圖，含外觀效果圖片，外觀主體優雅含蓄，米黃色真石漆搭配紅色琉璃瓦坡頂，低調不是格調。前后多窗的設計，增加采光和通風的同時也更加時尚美觀，右側的弧形落地窗和三層的大露臺設計更增時尚氣息。門樓貫穿兩層，兩根羅馬柱彰顯大氣風范。
占地面積:9.0m*13.5m，108平方米；
建筑層高:二層；
建筑高度：11.98米（含屋頂）；
設計功能：

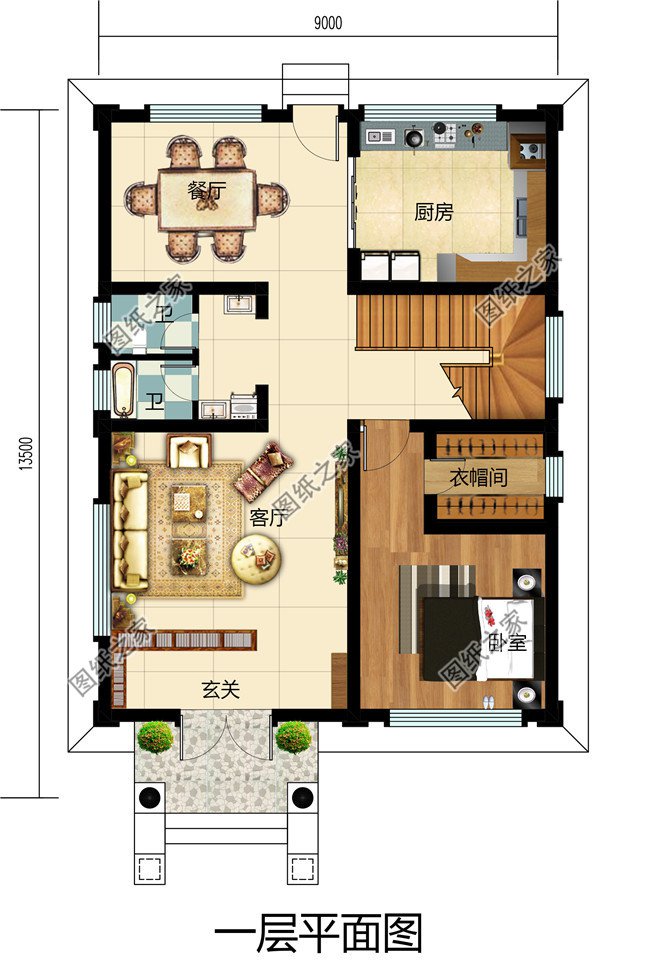

一層戶型: 玄關，大廳，臥室（帶衣帽間），衛生間X2，廚房，餐廳；

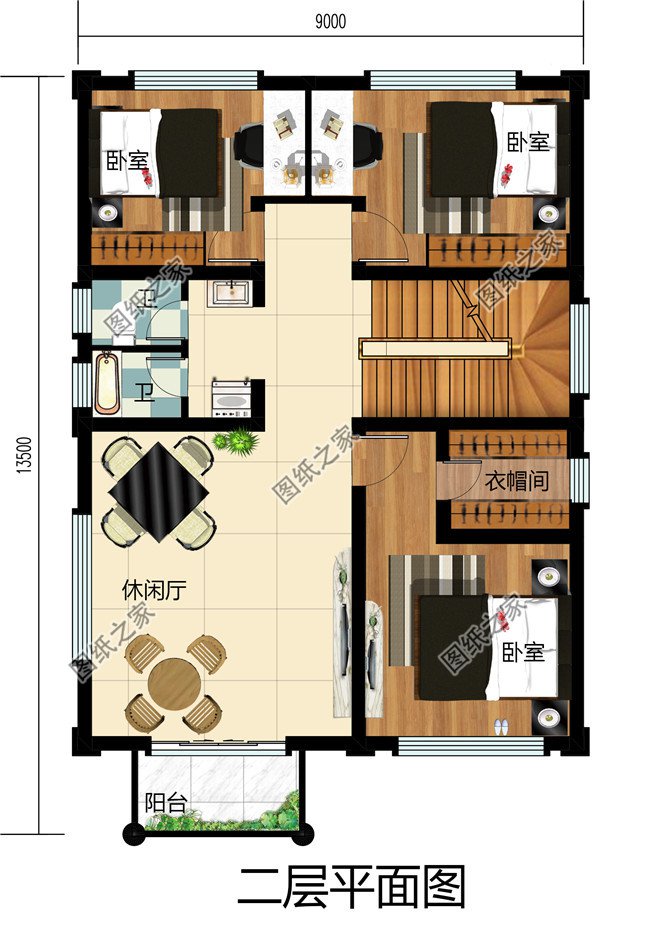

二層戶型：休閑廳，臥室（帶衣帽間），衛生間X2，臥室X2；

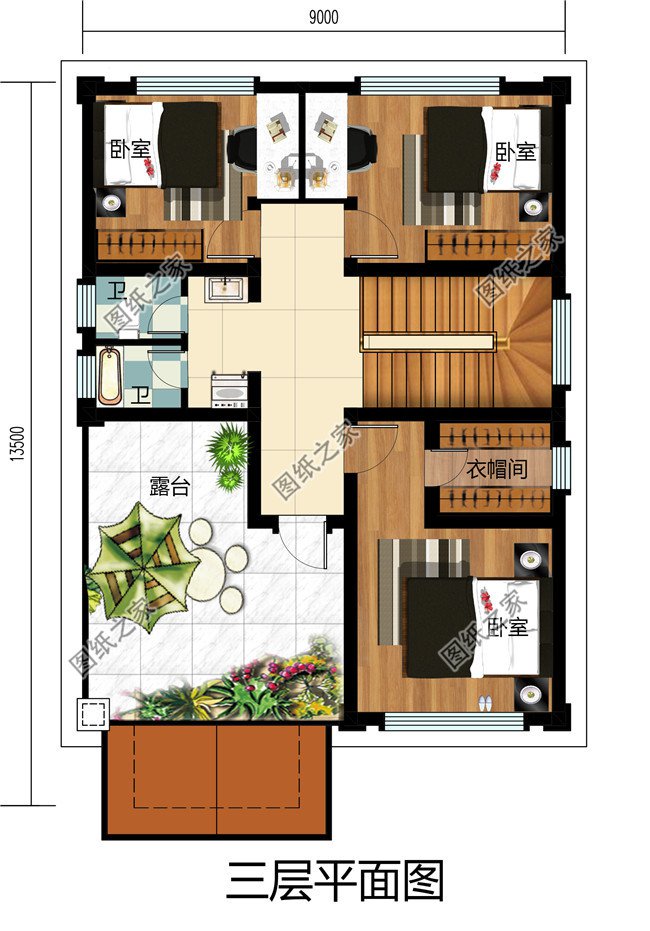

三層戶型：露臺，臥室（帶衣帽間），衛生間X2，臥室X2；
圖紙目錄：
建筑圖：圖紙目錄、建筑說明、各層平面圖、立面圖x4、剖面圖、大樣圖、樓梯大樣圖、節點大樣圖、門窗表；
結構圖：圖紙目錄、結構說明、基礎配筋圖、基礎大樣圖、梁結構配筋圖、板結構配筋圖、屋面結構配筋圖、樓梯結構配筋圖、節點大樣圖；
給排水圖：圖紙目錄、設計說明、給排水平面圖、衛生間排水大樣圖、給排水系統圖、排水系統圖；
電氣圖：圖紙目錄、電氣說明、等離子電位作法、強點系統圖、弱電系統圖、照明布置圖、插座布置圖、弱電布置圖、基礎接地布置圖、屋頂防雷布置圖。
本套方案包含全套A3設計圖+彩色效果圖。
