建筑層數：三層
開間*進深：13*13
占地面積：169平方米
建筑面積：507平方米
造價預算：51萬
設計功能：

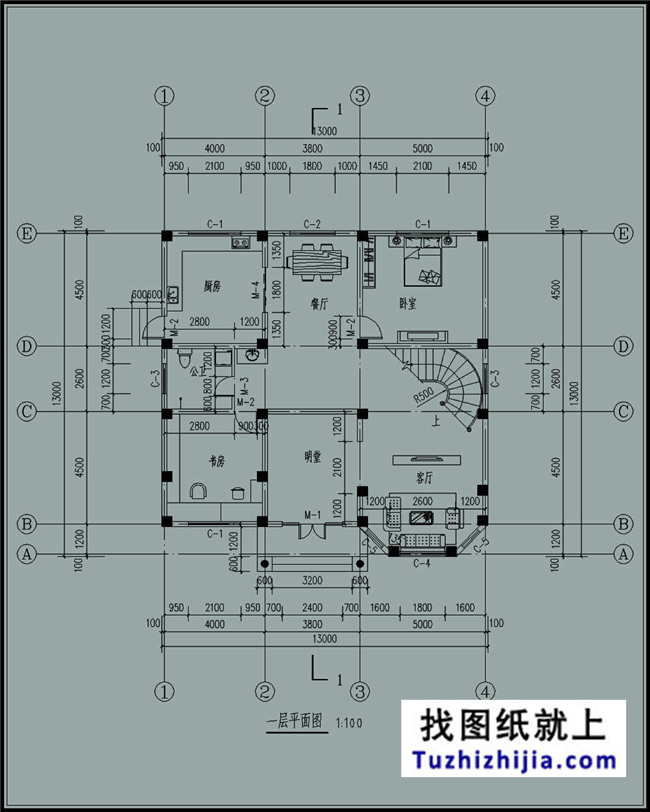

一層：書房、明堂、客廳、公衛、廚房、餐廳、臥室；

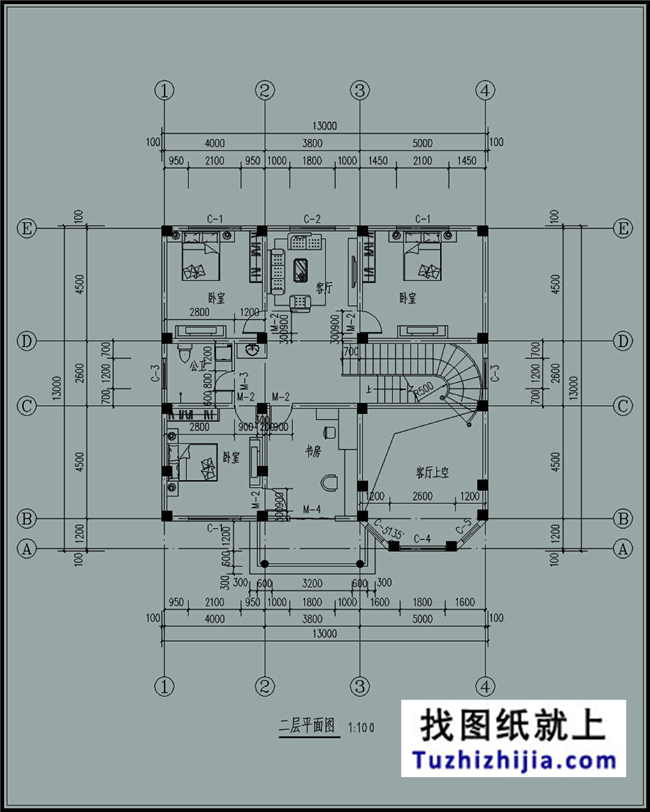

二層：3個臥室、公衛、書房、陽臺、客廳；

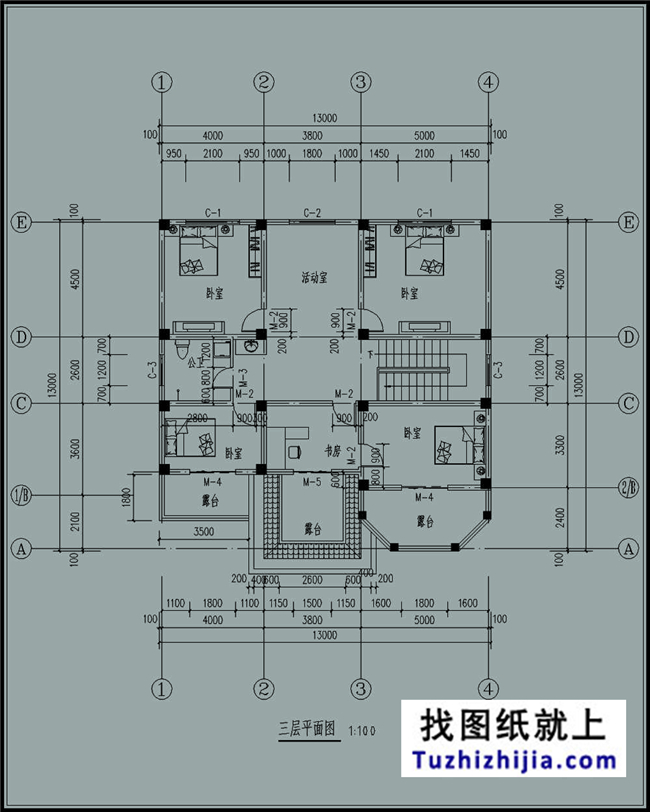

三層：4個臥室、3個露臺、書房、公衛、活動室；
圖紙目錄：
建筑圖：一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、東立面圖、南立面圖、西立面圖、北立面圖、1-1剖面圖。
結構圖：4張結構設計總說明（框架結構）、施工圖平面圖、基礎平面大樣圖、基礎剖面圖、基礎梁配筋圖、一層梁結構平面圖、二層梁結構平面圖、頂層梁結構平面圖、一層柱結構平面圖、二層柱結構平面圖、三層柱結構平面圖、一層樓板結構平面圖、二層樓板結構平面圖、三層樓板結構平面圖、屋面板折板處配筋圖一、屋面板折板處配筋圖二、一層樓梯平面大樣圖、二層樓梯平面大樣圖、一層樓梯立面圖、二層樓梯立面圖、樓梯板配筋圖、樓梯梁配筋圖、節點詳圖。
給排水圖：設計施工說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給水系統圖、排水系統圖。
電路圖：電氣設計說明、系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖。
1、本工程為地上3層,室內外高差450mm,建筑物高度(室外地面至主要屋面板的板頂):10.400m。
2、結構體系: 框架結構。
3、本工程設計使用年限為50年。
4、計量單位(除注明外): 1)長度: mm; 2)角度: 度; 3)標高: m; 4)強度: N/mm 。
5、本建筑物應按建筑圖中注明的使用功能,未經技術鑒定或設計許可,不得改變結構的用途和使用環境。
6、凡預留洞、預埋件應嚴格按照結構圖并配合其他工種圖紙進行施工，未經結構專業許可,嚴禁擅自留洞或事后鑿洞。
7、本工程基礎梁、各樓層梁及屋面梁采用"平法表示",其制圖規則詳<<混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖>> 圖集編號為03G101-1～3
8、本工程的混凝土結構的環境類別：室內正常環境為一類，室內潮濕為二類a。露天及與水土直接接觸部分為二類b。
9、建筑抗震設防類別為乙類,建筑結構安全等級為 級,所在地區的抗震設防烈度為 度,設計基本地震加速度0.1g,設計地震分組:第一組;場地類別:Ⅲ類;建筑結構的阻尼比取0.05;框架抗震等級二級，(抗震構造措施按8度）
10、50年一遇的基本風壓: 0.4kN/m ,地面粗糙度:B類,風載體型系數:1.3,基本雪荷載：0.3KN/㎡
11、本工程地基基礎設計等級為丙級。
12、基礎型式:獨基基礎。
13、以第一層粘土層作為持力層，地基承載力特征值按 fak=100kpa設計,如有局部軟弱土，應做換填處理，處理后的地基承載力特征值 fak=100kpa，如遇特殊情況應與設計人員聯系商定，基礎應按《建筑地基處理技術規范》JGJ 79-2002 進行處理。
所有圖紙是經過圖紙之家專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心！（描述只展示效果圖和平面圖，具體圖紙數目請查看圖紙目錄）
