圖紙介紹：16x11.6米三層法式別墅設計圖，設計新穎別致，建成后美不勝收，別墅設計新穎別致，每一個細節都經過精心雕琢。其中最引人注目的當屬位于正中的弧形大窗，其設計獨特，不僅采光極佳，更能為室內增添一份別樣的景致。而左右兩邊的八角窗更是提供了充足的采光，也增加了整體的視覺效果。這樣的設計使得整個別墅不僅具有法式的優雅與浪漫，更散發出一種與眾不同的氣質和風采。當建成后，它將成為一處美不勝收的建筑佳作，吸引眾人的目光和贊嘆。
占地面積：16m*11.6m，162.07平方米；
建筑層高：三層；
建筑高度：13.182米（含屋頂）；
設計功能：

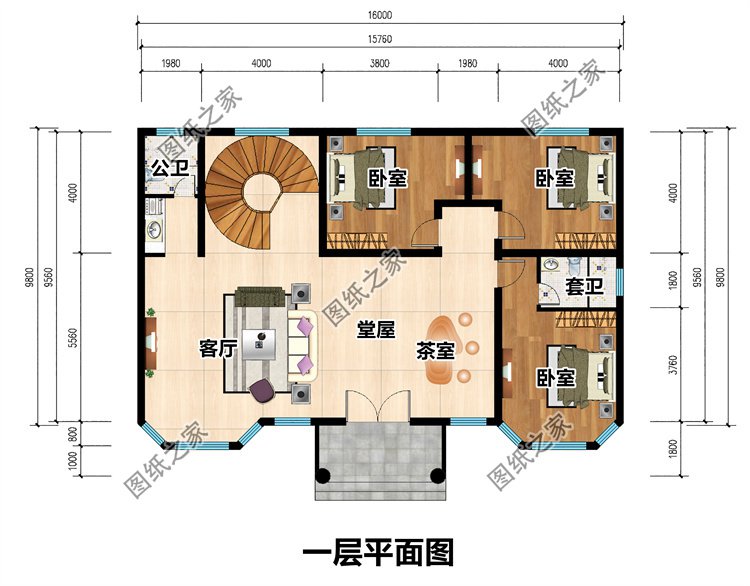

一層戶型：堂屋、茶室、客廳、臥室（帶衛生間）、臥室x2、衛生間；

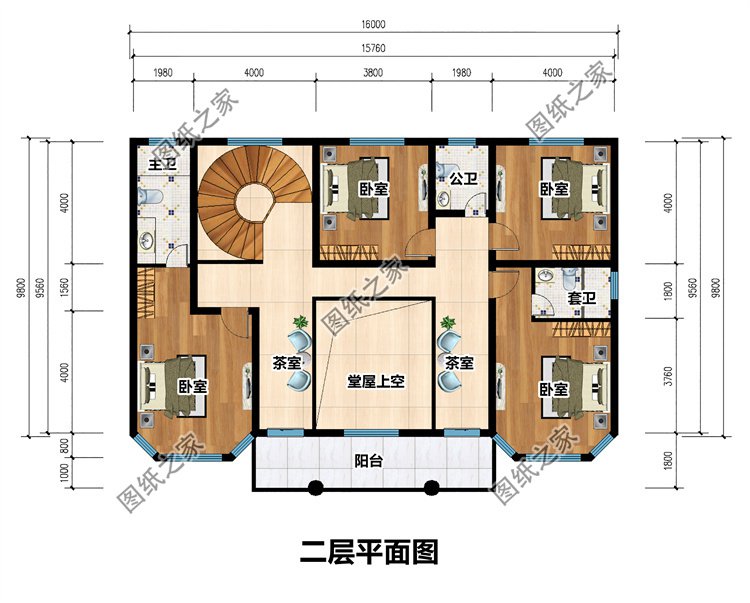

二層戶型：堂屋上空、茶室x2、臥室（帶衛生間）x2、臥室x2、衛生間、陽臺；

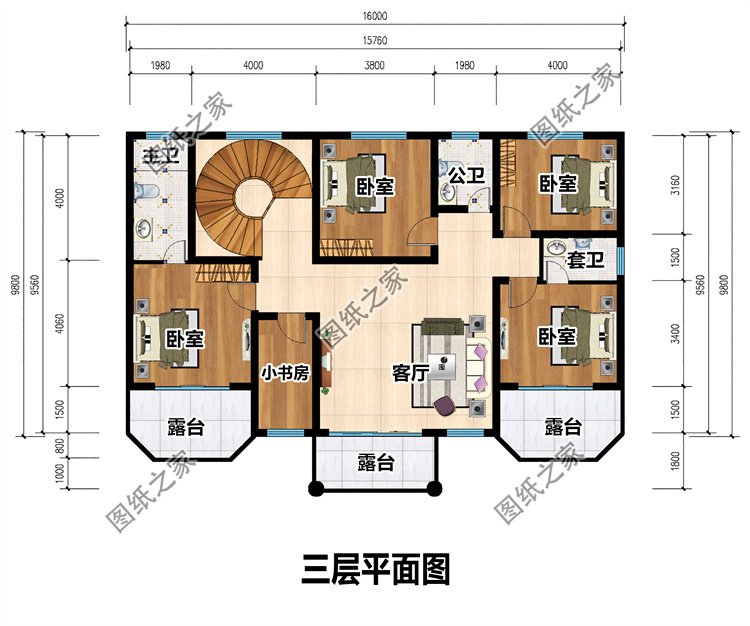

三層戶型：起居室、臥室（帶衛生間）x2、臥室x2、小書房、衛生間、陽臺、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；

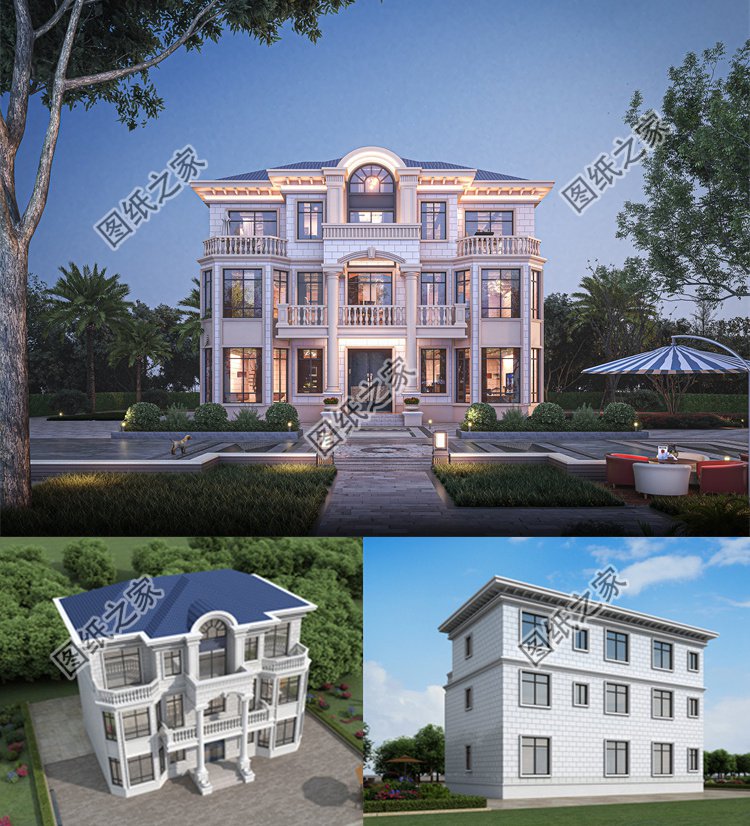

本套方案包含全套A3設計圖+彩色效果圖。
