圖紙介紹：最好看大氣的豪華三層樓房設計圖，客廳中空，旋轉樓梯，健身房，KTV，茶室，書房等功能一應俱全，豪宅的標配。炫麗的燈光透過玻璃展現出輝煌的氣息。多層次多空間的設計，適合不同的愉悅享受。
占地面積：23.5m*18.6m，一層占地340平方米左右；
建筑層高：三層；
建筑高度：12.66米（含屋頂）；
設計功能：

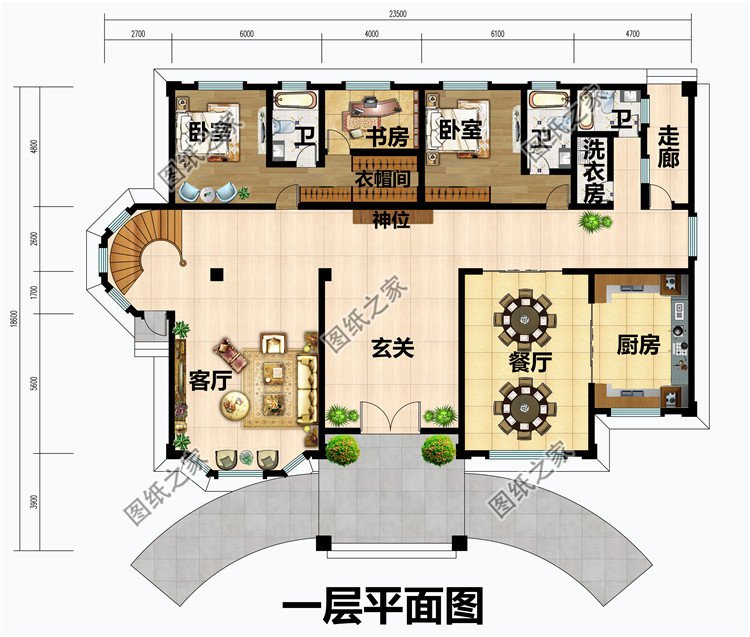

一 層：客廳、廚房、餐廳、臥室（帶衛生間、書房、衣帽間）、臥室（帶衛生間）、衛生間、洗衣房；

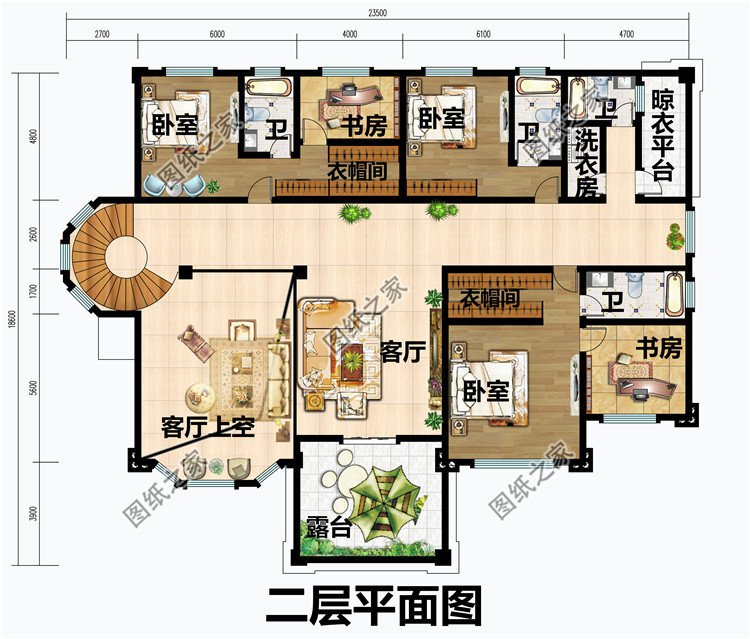

二 層：客廳上空、家庭廳、臥室（帶衛生間、書房、衣帽間）×2、臥室（帶衛生間）、公衛、洗衣房、晾衣陽臺、露臺；

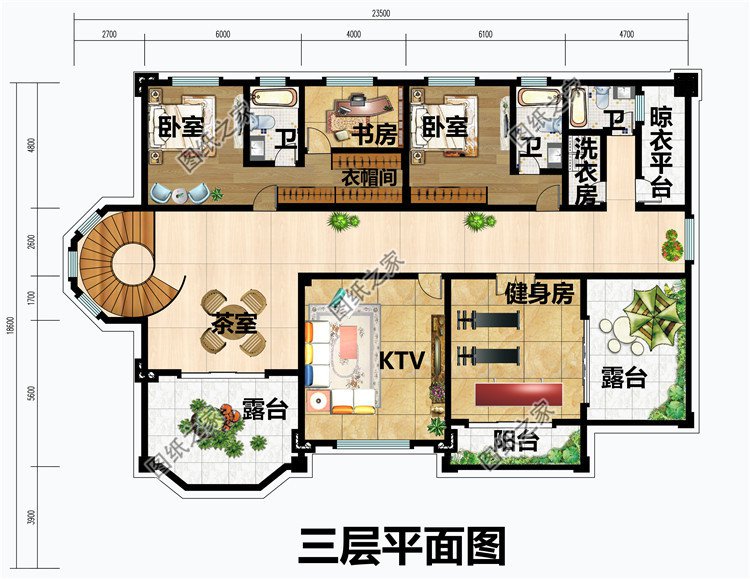

三 層：健身房、KTV、茶室、臥室（帶衛生間、書房、衣帽間）、臥室（帶衛生間）、公衛、洗衣房、晾衣陽臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
全套A3設計圖+效果圖，拿到即可施工。
