建筑占地尺寸：19m*8.8m；
占地面積：130平方米
建筑面積：364平方米
建筑層數：三層；
建筑高度：12.7米（含屋頂）坡屋頂；
設計功能：

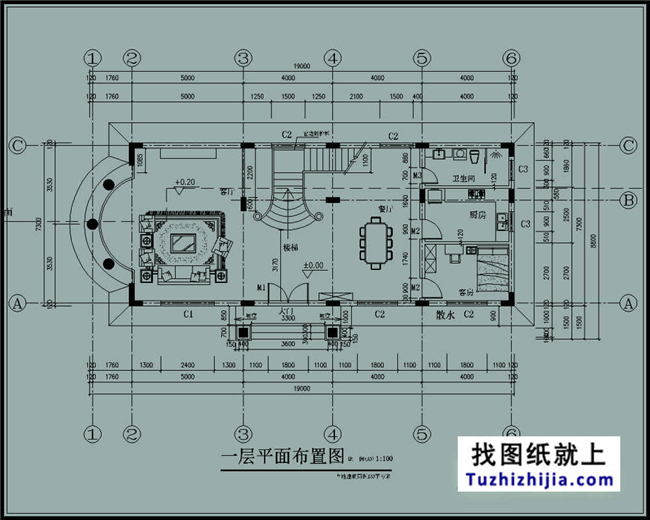

一層：大門、樓梯、客廳、餐廳、客房、廚房、衛生間；

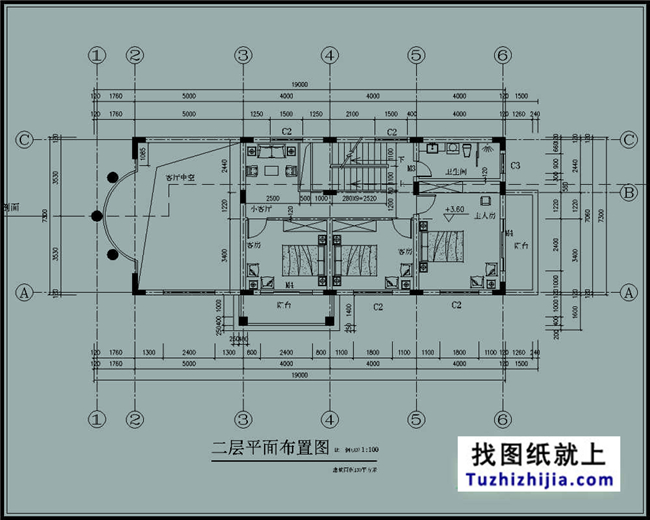

二層：客廳中空、2個陽臺、小客廳、2間客房、主人房、衛生間；

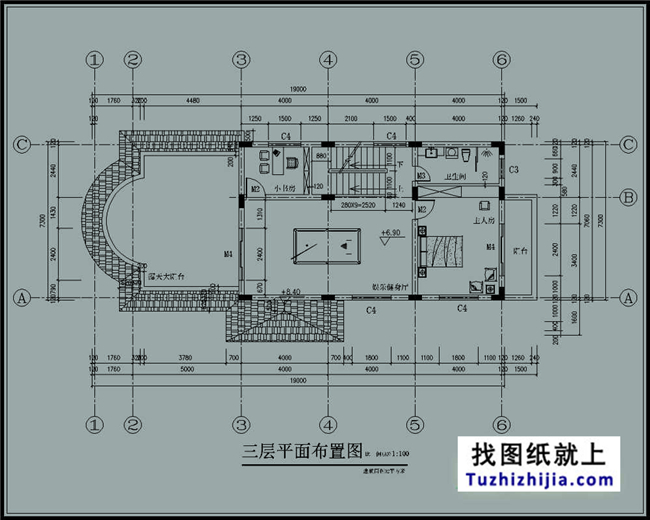

三層：露天大陽臺、小書房、娛樂健身廳、主人房、陽臺、衛生間。
圖紙目錄：(全套建筑+結構圖)一層平面布置圖、二層平面布置圖、三層平面布置圖、屋頂平面布置圖、南立面圖、北立面圖、東立面圖、西立面圖、剖面圖、基礎布置圖、放線柱位布置圖、圖紙目錄、樓梯大樣圖、門窗表、大樣圖、總說明、各部分構造做法、基礎剖面圖、基礎平布置圖、基礎梁表及說明。
本工程總建筑面積364平方米，建筑層數二層半，建筑高度12.7米，占地面積133平方米，建筑類別：二類；建筑耐久年限：50-100年，工程抗震設防烈度為6度，抗震等級為4級，耐火等級為二級。
1.本工程基礎的混凝土用C25
鋼筋強度設計值300N/mm2,地基承載力特征值=230kN/m2
2.當基礎底邊長度A或B大于3米時,該方向的鋼筋長度可縮短10%,并交錯放置,與柱h方向平行的基礎底板鋼筋放在下層
3.本工程基礎的混凝土用C25
4.預留柱的箍筋密度及其型式和底層柱的箍筋相同
5.基礎底板的鋼筋保護層厚度為40
6.墊層用C10混凝土,厚度為100
7.內外地臺高差為300
8.本表尺寸單位為毫米,標高為米
本套圖紙包括DWG（可修改編輯及打?。┖透咔錚DF（打開更方便，也可打?。﹥煞N格式。
所有圖紙是經過圖紙之家專業工程師詳細校對后，確認無誤發布的，本套圖紙可以直接用于建房施工，圖紙齊全，請您放心?。枋鲋徽故拘Ч麍D和平面圖，具體圖紙數目請查看圖紙目錄）
