圖紙預覽圖及簡介：[僅是局部效果預覽，詳細內容及整套圖紙請下載附件查看]
本工程位于四川，為獨棟別墅，總建筑面積為307平方米，工程室內外高差為-0.450米，結構形式為磚混結構，使用耐久年限為50年，本工程共三層，地上三層，建筑耐火等級為二級。
建筑占地面積：13.8m*9.5m=130平方米;
建筑面積：307平方米
造價預算：22萬
建筑層數：三層；
建筑高度：11.4米（含屋頂）坡屋頂；
設計功能：
一層：衛生間、廚房、雙車庫、餐廳、客廳；
二層：2間臥室、2間衛生間、陽臺、起居室、主臥；
三層：起居室、露臺、衛生間、臥室。
圖紙目錄：

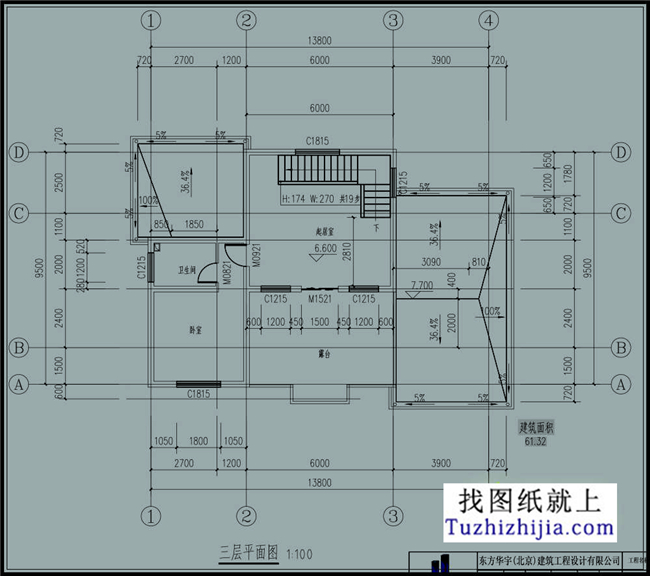

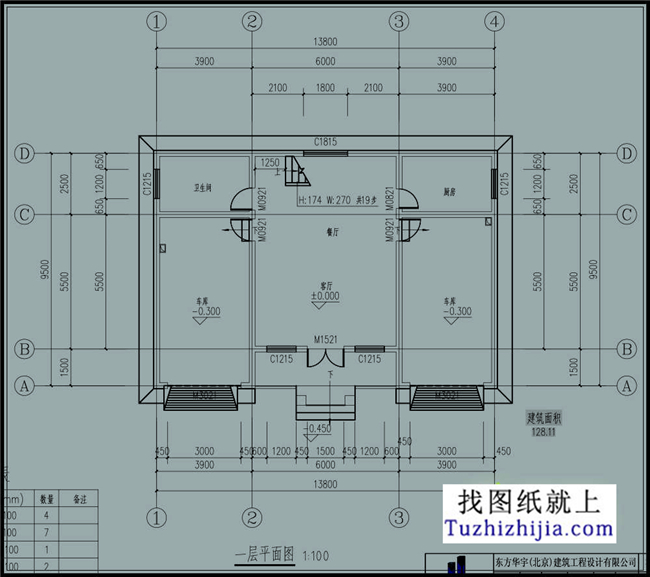

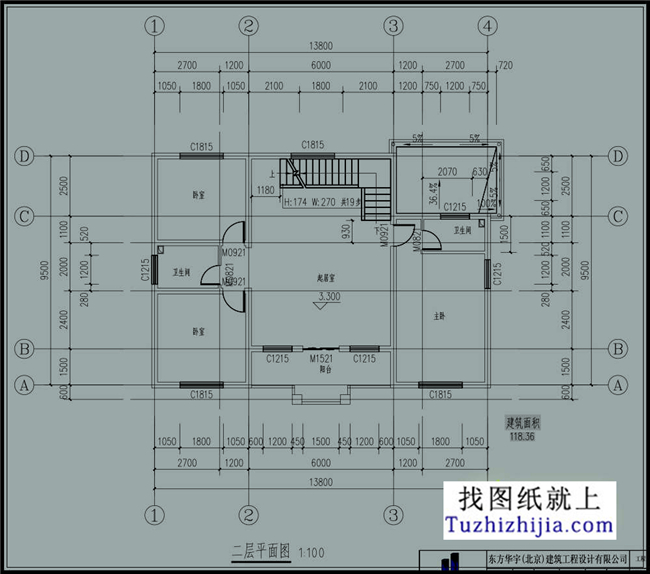

建筑：圖紙目錄、設計說明、材料做法表、一層平面圖、門窗表、二層平面圖、三層平面圖、屋頂層平面圖、正立面圖、背立面圖、左立面圖、右立面圖；
結構：圖紙目錄、結構設計總說明、基礎平面布置圖、基礎詳圖、一層頂梁配筋圖、二層頂梁配筋圖、三層頂梁配筋圖、一層頂板配筋圖、二層頂板配筋圖、三層頂板配筋圖、一層構造柱和圈梁平面布置圖、一層構造柱配筋詳圖、一層構造柱圈梁詳圖、二層構造柱和圈梁平面布置圖、二層構造柱配筋詳圖、二層構造柱圈梁詳圖、三層構造柱平面布置圖、三層構造柱及圈梁配筋詳圖；
電氣：一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、一層照明開關平面圖、二層照明開關平面圖、三層照明開關平面圖；
給排水：一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、2張效果圖。
