開間：10.84米 進深：11.24米
占地面積：128.37平米
建筑面積：433.38平米
設計功能：

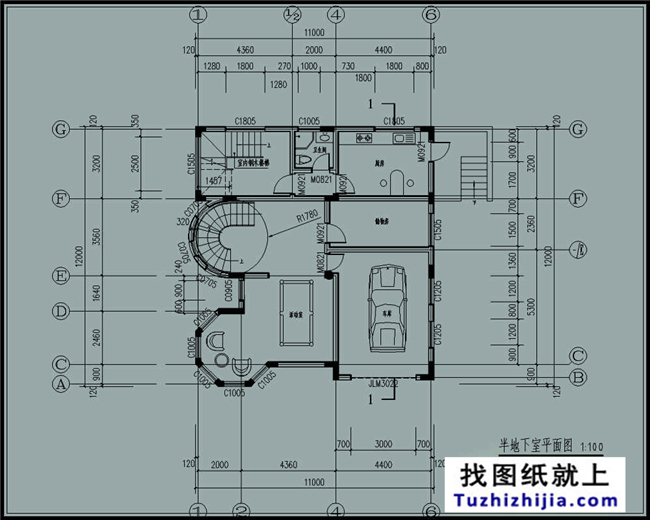

半地下室：車庫、廚房、餐廳、休閑廳、活動室、衛生間；

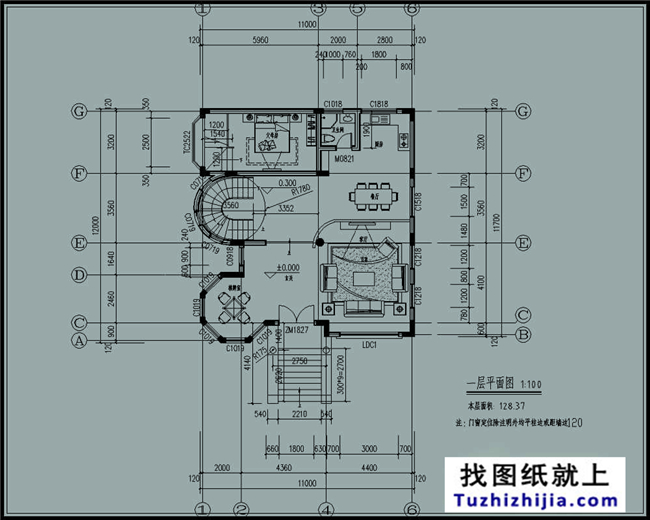

一層：客廳、玄關、棋牌室、父母房、廚房、餐廳、衛生間；

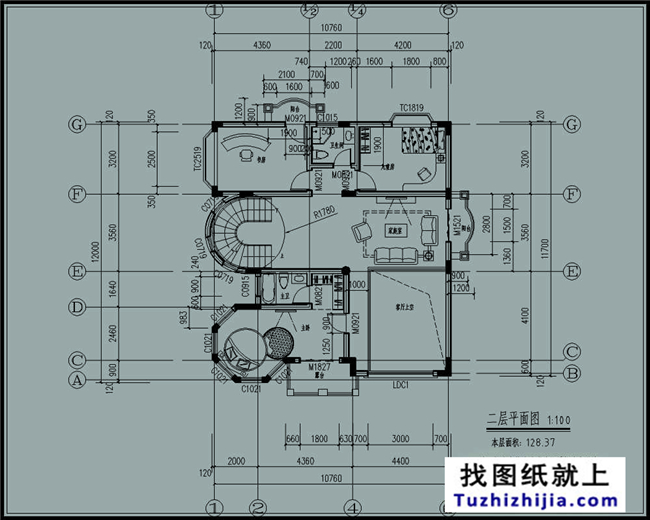

二層：臥室x2、衛生間x2、客廳上空、起居室、衣帽間、陽臺x2、露臺。

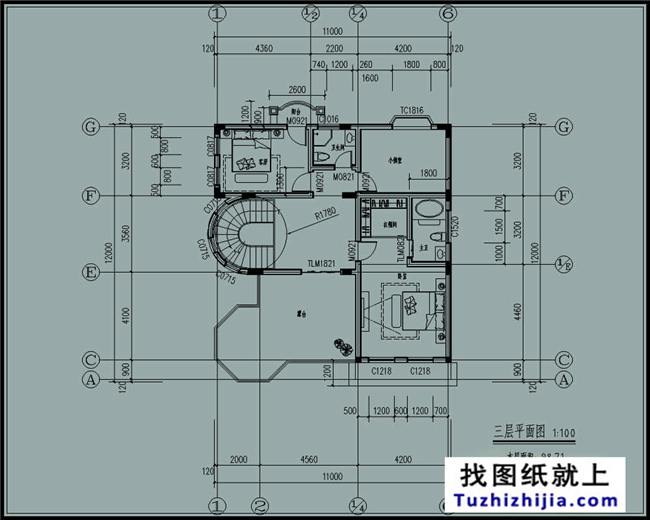

三層：臥室x2、佛堂、衛生間x2、衣帽間、陽臺、露臺。
圖紙?jiān)斍椋?/strong>
建施：建筑設計總說明、門窗表、半地下室平面圖、一層平面圖、二層平面圖、三 層平面圖、東立面圖、南立面圖、西立面圖、北立面圖、剖面圖、樓梯平面 圖、剖面圖、門窗大樣圖、天溝大樣圖;
結施：結構設計總說明、基礎平面布置圖、基礎大樣圖、地下室及以下柱定位及配 筋圖、一層拄定位及配筋圖、二層拄定位及配筋圖、三層拄定位及配筋圖、 屋面拄定位及配筋圖、基礎梁配筋圖、一層梁配筋圖、一層板配筋圖、二層 梁配筋圖、二層板配筋圖、三層梁配筋圖、三層板配筋圖、屋面梁配筋圖、 屋面板配筋圖、樓梯配筋圖;
水施：給排水設計說明、 半地下室給排水平面圖' 一層給排水平面圖、二層給排水 平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖；
電施：電氣設計說明及圖例、半地下室照明平面圖、一層照明平面圖、二層照明平 面圖、三層照明平面圖、半地下室插座平面圖、一層插座平面圖、二層插座 平面圖、三層插座平面圖、半地下室接地及弱電平面圖、一層接地及弱電平 面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷裝置平面圖、配電系統 圖、衛生間局部等電位聯接示怠詳圖、弱電系統圖。
