圖紙介紹：露臺+挑空客廳三層現代風別墅設計圖，采光通風不受限，別墅外觀采用了現代風格，簡約時尚的造型非常符合現代人的審美標準。外立面以灰色、咖色、白色外墻磚和涂料，用材質和色彩區分了外立面的層次感。陽臺欄桿以及女兒墻采用的玻璃材質，讓整棟別墅的外觀顯得更加時尚，整體感很好。室外露臺作為家庭室外娛樂以及晾曬都很方便。
占地面積：18.61m*18m，321平方米；
建筑層高：三層；
建筑高度：10.8米（含屋頂）；
設計功能：

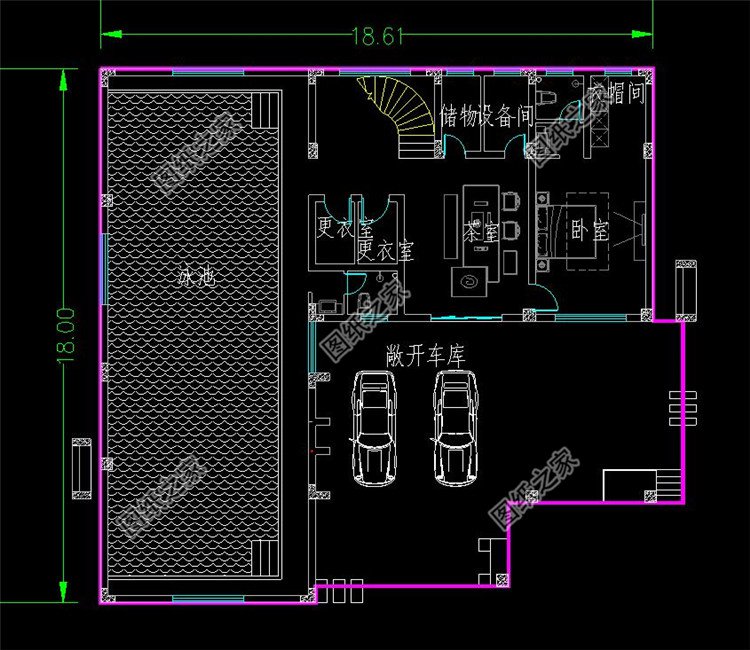

一層戶型：車庫、茶室、臥室（帶衣帽間、衛生間）、更衣室x2、設備間、儲物間、衛生間；

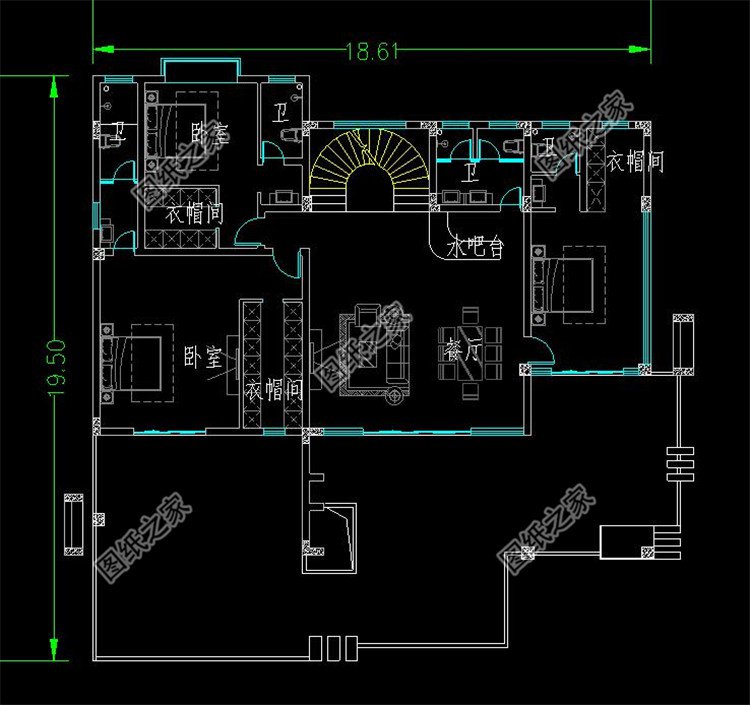

二層戶型：客廳、餐廳、水吧、臥室（帶衛生間衣帽間）x3、、衛生間、露臺；

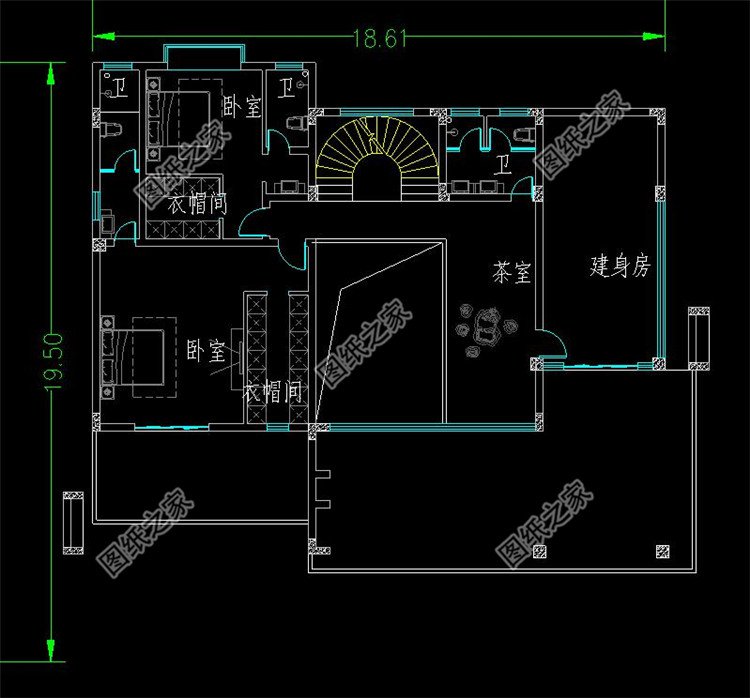

三層戶型：客廳上空、茶室、健身房、臥室（帶衛生間衣帽間）x2、衛生間、露臺；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋頂梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
本套方案包含全套A3設計圖+彩色效果圖。
