圖紙介紹：本戶型為新款三層樓房設計方案，帶露臺，占地面積：115平方米左右，面積適中，滿足絕大部分家庭需求，戶型設計合理，客廳中有個小臺階，客廳和餐廳有個欄桿隔開，讓客廳視野更開闊，自建樓房推薦。
占地面積：10.80m*10.60m，115平方米左右；
建筑層高：三層；
建筑高度：11.00米（含屋頂）；
設計功能：

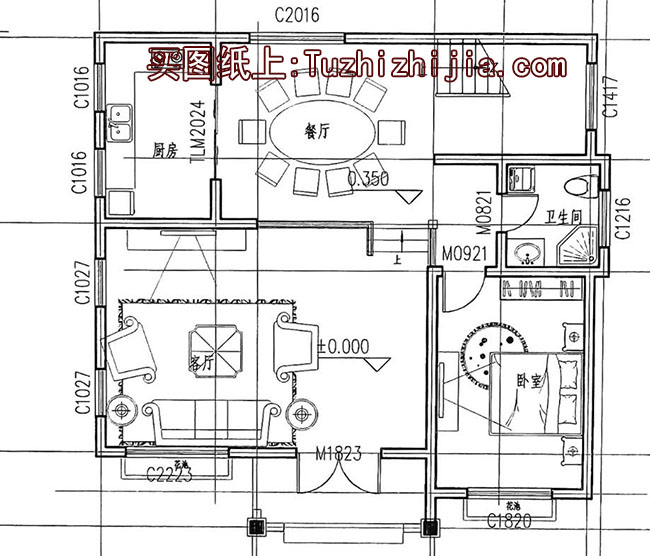

一 層：客廳、廚房、餐廳、臥室、衛生間

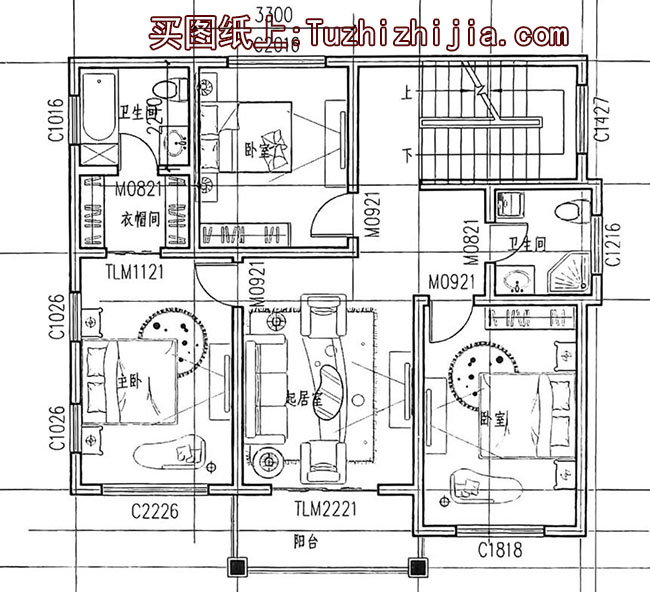

二 層：客廳（起居室）、主臥、次臥x2(可做書房)、衛生間、陽臺
三 層：臥室、衛生間、活動房、大露臺
圖紙目錄：
建 筑 圖：建筑施工說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門頭大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計總說明、大樣圖、基礎平面布置圖、基礎大樣圖、一層頂板結構平面圖、二層頂板結構平面圖、悶頂板結構平面圖、屋頂板結構平面圖、一層頂梁結構平面圖、二層頂梁結構平面圖、悶頂梁結構平面圖、樓梯配筋圖等；
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、接地平面圖、屋頂防雷平面圖等；
圖紙為全套A3紙質版+高清彩色效果圖
