圖紙介紹：本戶型為三層帶露臺樓房設計圖，含外觀效果圖，造價不高，本圖紙戶型大小適中，布局合理，采光通風良好，推薦新農村自建使用。
占地面積：9.96m*12.96m，112平方米左右；
建筑層高：三層；
建筑高度：11.69米（含屋頂）；
設計功能：

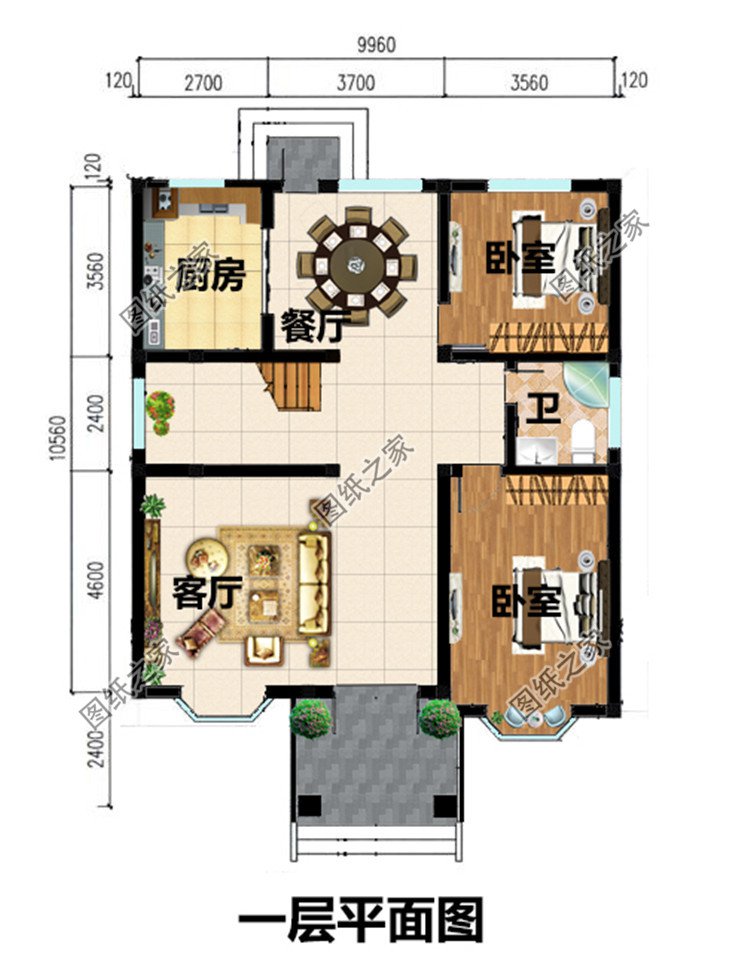

一 層：客廳、2臥室、廚房、餐廳、衛生間

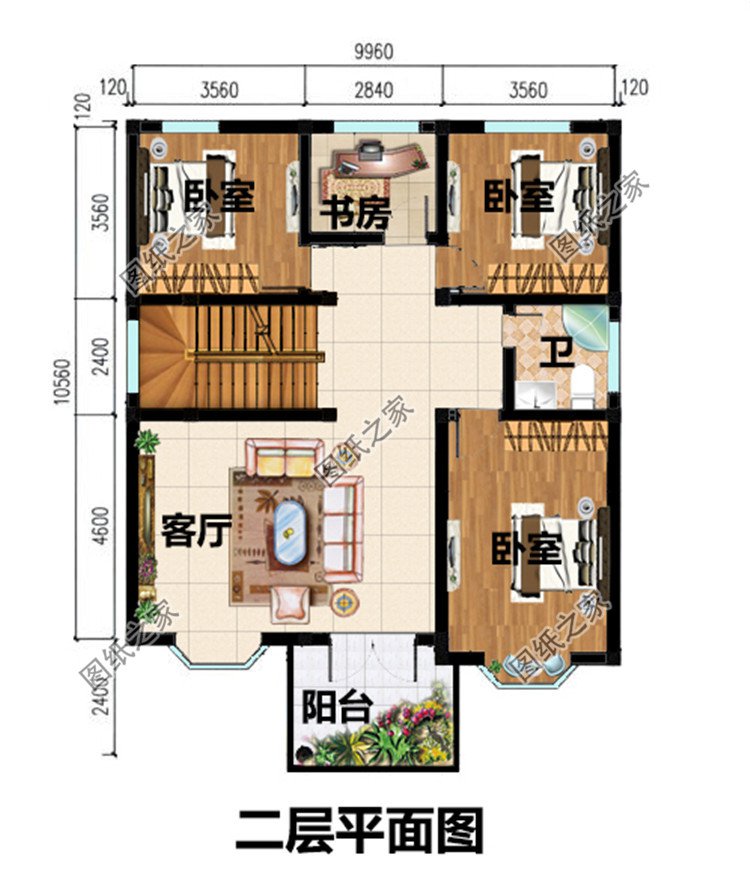

二 層：客廳、3臥室、書房、衛生間、陽臺

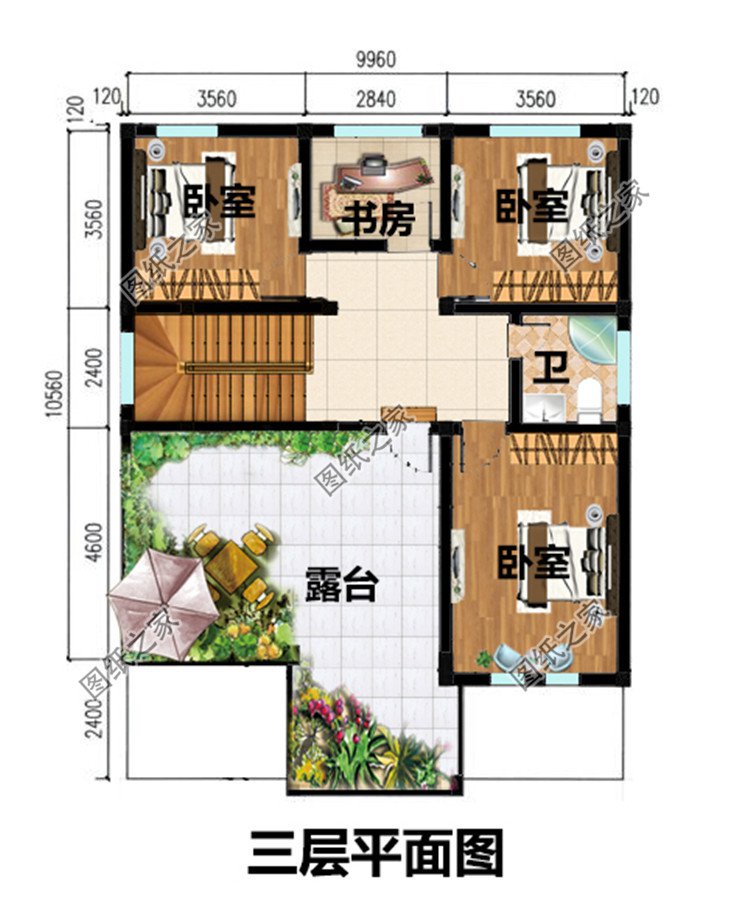

三 層：3臥室、書房、衛生間、露臺
圖紙目錄：
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表；
結 構 圖：結構設計總說明、結構常用大樣圖、基礎平面布置圖、一層頂梁結構平面圖、一層頂板結構平面圖、二層頂梁結構平面圖、二層頂板結構平面圖、坡屋頂梁結構平面圖、坡屋頂板結構平面圖、樓梯配筋大樣圖、節點大樣圖；
給排水圖：給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖；
電 氣 圖：電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖；
