圖紙介紹：本戶型為3層獨棟別墅，帶車庫，全套別墅設計施工圖+外觀效果圖，一層建筑面積136平米，二層建筑面積111平米，三層建筑面積53.6平米，建筑高度10.2米，參考造價34.03萬元。本戶型采用平屋頂與坡屋頂相結合，外觀造型高低錯落，別致大方，采光通風良好,色彩明快，整體平面布局緊湊、功能分區合理，房間尺度設計適宜，空間利用率高。
占地面積：12.54m*12.24m，140平方米左右；
建筑層高：三層；
建筑高度：10.2米（含屋頂）；
設計功能：一層設有車庫、客廳，餐廳、廚房、臥室1間、衛生間、盆景室；二層設有主臥室、臥室三間、衛生間2間、二個大露臺；三層設有儲物間、多功能房、大露臺。

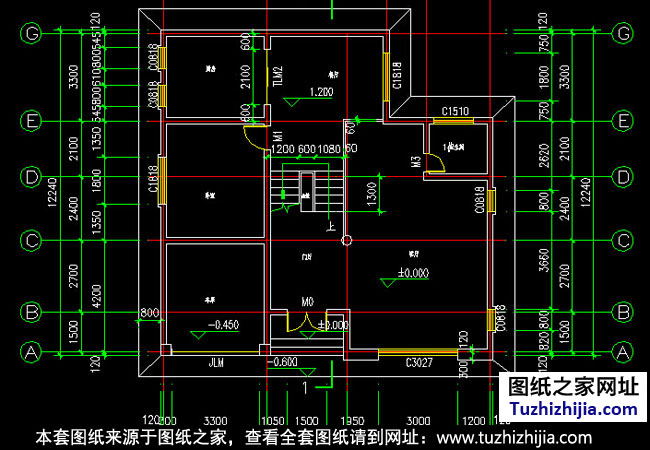

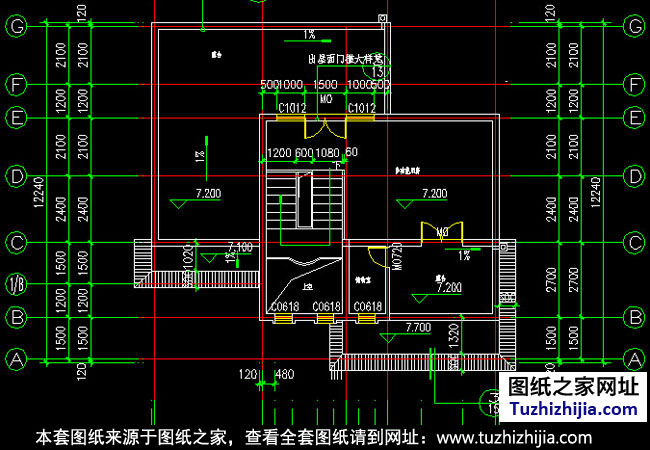

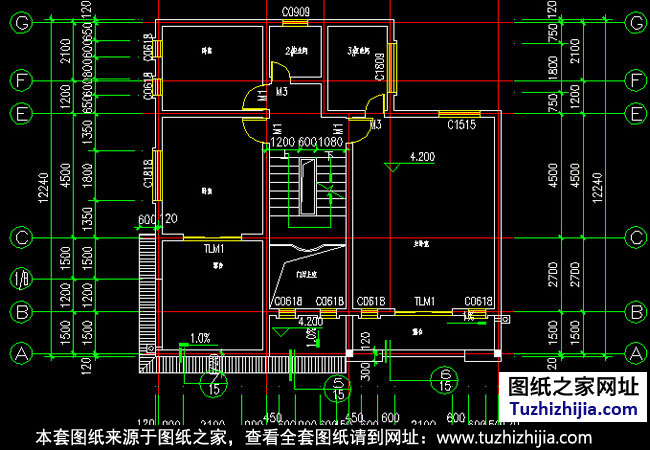

圖紙目錄：建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、樓梯詳圖、門窗大樣及門窗表、衛生間大樣、節點詳圖、結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎詳圖、一層柱位布置圖、二層柱位布置圖、三層柱位布置圖、二層梁施工圖、三層梁施工圖、屋面梁施工圖、二層樓板配筋圖、三層樓板配筋圖、屋面板配筋圖、樓梯結構平面圖及剖面圖、節點圖、樓梯梯段板配筋圖、給排水設計說明與圖例、一二三層及屋頂給排水平面圖、給排水系統圖、衛生間大樣圖、電氣設計說明及圖例、配電系統圖、弱電系統圖、一二三層配電平面圖、屋頂防雷平面圖、基礎接地平面圖、一二三層弱電平面圖、效果圖等
本套圖紙包括DWG（可編輯修改，可打印出圖）和高清PDF（不可編輯修改，可打印出圖）兩種格式。
