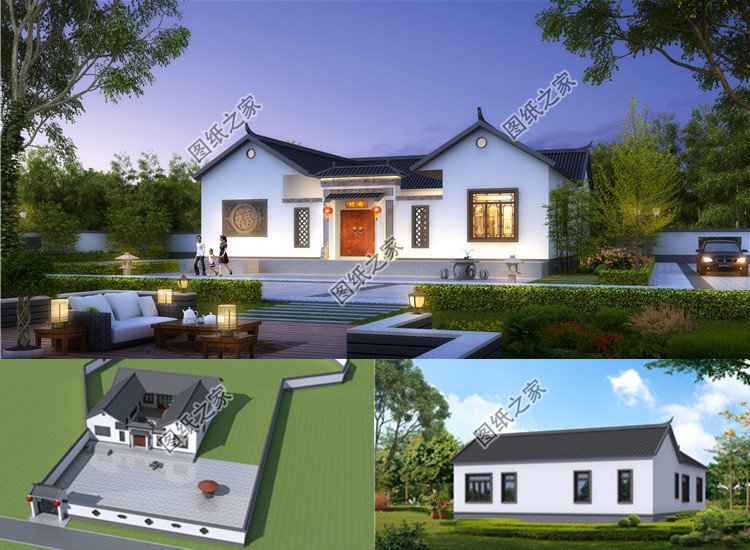

圖紙介紹：一層合院中式小別院設計圖紙，外觀效果圖白墻灰瓦，涼亭水景，愜意十足！一層中式別院，白墻黛瓦間是中式建筑獨有的舒適悠然的生活氛圍，那般氣定神閑。建筑與庭院各司其職，相輔相成，共同營造中式經典。南向院門入戶，經影壁到內院，南向客廳、茶室、主臥套房；東側兩間次臥，西側餐廳廚房，讓家人遠離油煙！院內養花種草，水景流淌，涼亭相伴。
占地面積：16.62m*18.84m，219.83平方米左右；
建筑層高：一層；
建筑高度：5.627米（含屋頂）；
設計功能：

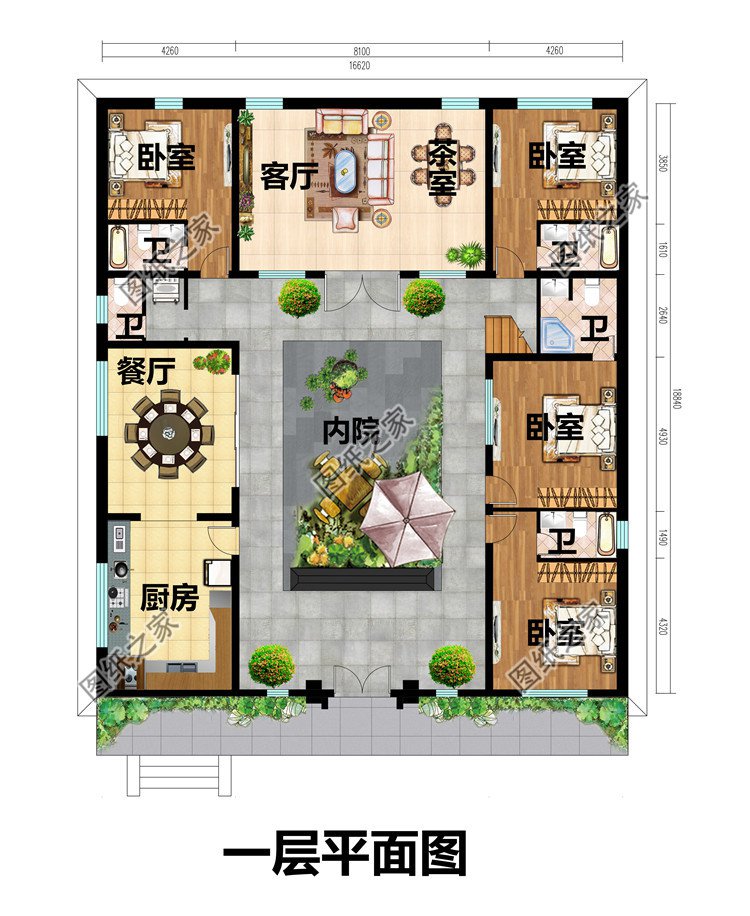

一層戶型：客廳、廚房、餐廳、臥室（帶衛生間）x3、臥室、衛生間x2；
圖紙目錄：
建 筑 圖：建筑設計說明、一層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門斗大樣圖、節點大樣圖、門窗詳圖、門窗表等；
結 構 圖：結構設計說明、基礎平面布置圖、基礎大樣圖、一層梁結構平面圖、、屋頂梁結構平面圖、一層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點大樣圖等；
給排水圖：給排水設計說明、一層給排水平面圖、屋頂給排水平面圖、衛生間大樣圖、給排水系統圖等；
電 氣 圖：電氣設計說明、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、一層插座平面圖、一層弱電平面圖、接地平面圖、屋頂防雷平面圖等；本套方案包含全套A3設計圖+彩色效果圖。
