本套圖紙經過全新優化，戶型、結構更加合理，一層住宅+配房，主房和配房連通，設計師推薦。
開間：11.24米 進深：21.5米（不含副樓為15米）
占地面積: 196平米(不含副樓156平米）
建筑面積: 196平米（不含副樓156平米）
造價預算：15萬
設計功能：
一層：客廳、臥室x5、衛生間x2;
一層副樓：廚房、餐廳、洗衣間、衛生間。
圖紙?jiān)斍椋?/strong>

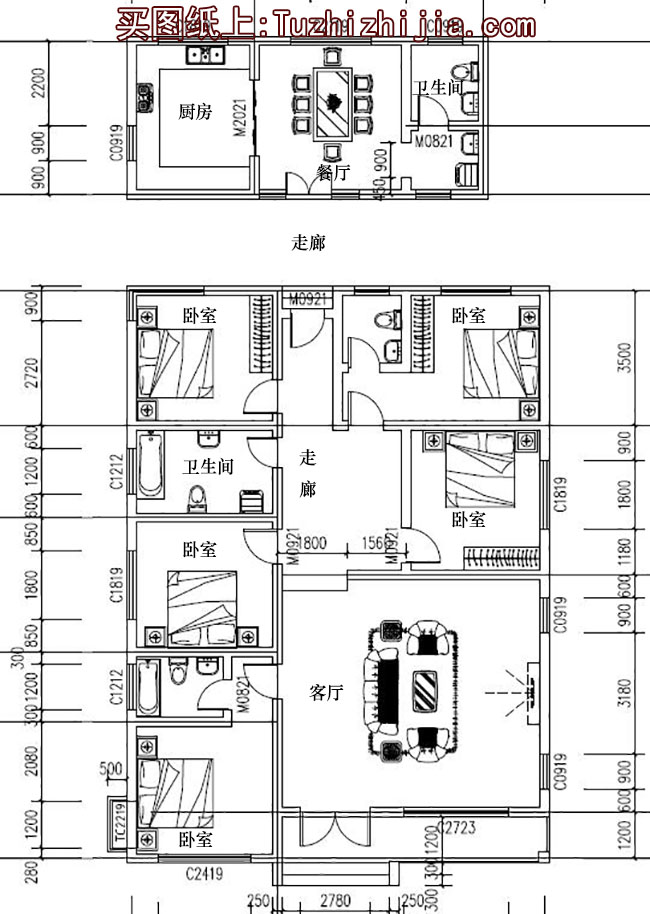

建施：建筑設計總說明、門窗表、一層平面圖、屋頂平面圖、東立面圖、南立面圖 西立面圖、北立面圖、1-1剖面圖、樓梯大樣、門樓大樣、門窗大樣圖；
結施：結構設計總說明、結構構造詳圖、基礎平面布置圖、基礎大樣圖、拄位布置圖、3.570梁施工圖、屋面梁施工圖、3.570板施工圖、屋面板施工圖、樓 梯配筋圖;
水施：給排水設計說明、一層給排水平面圖、給水系統圖、排水系統圖、衛生間大 樣圖；
電施：電氣設計說明及圖例、一層照明平面圖、一層插座平面圖、一層弱電平面圖 強弱電系統圖。
全套A3圖紙+高清效果圖，拿到即可施工
